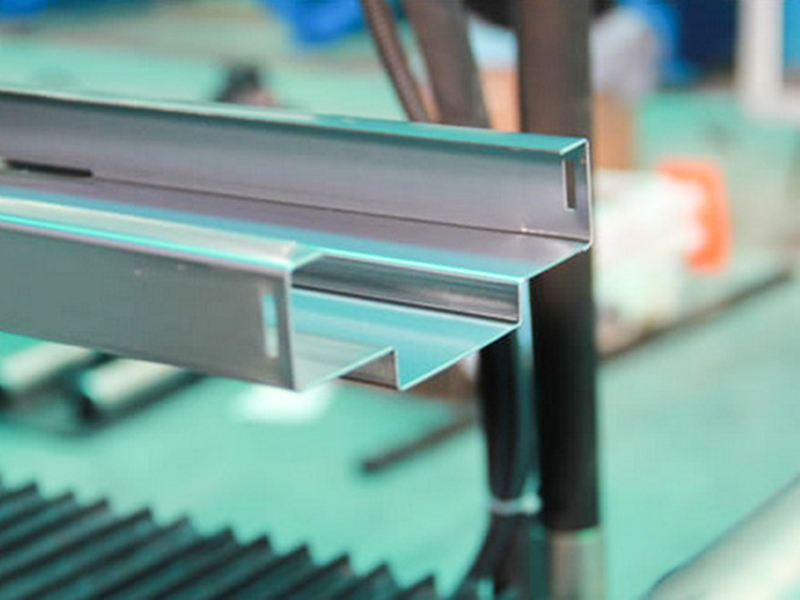

La máquina perfiladora de marcos de puertas es una máquina perfiladora y curvadora en frío diseñada específicamente para producir marcos de puertas y ventanas (tales como marcos de puertas de seguridad de acero, puertas cortafuegos, puertas de garaje y puertas industriales). Utiliza múltiples rodillos de precisión para doblar en frío continuamente tiras de metal (comúnmente acero galvanizado, acero recubierto de color, acero inoxidable o aleación de aluminio) para producir de manera eficiente y precisa los complejos perfiles de sección transversal cerrada o semicerrada necesarios para los marcos de las puertas.
Jiangyin Hailong Machinery Factory es Máquinas perfiladoras de marcos de puertas Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquinas perfiladoras de marcos de puertas en venta.
Componentes principales:

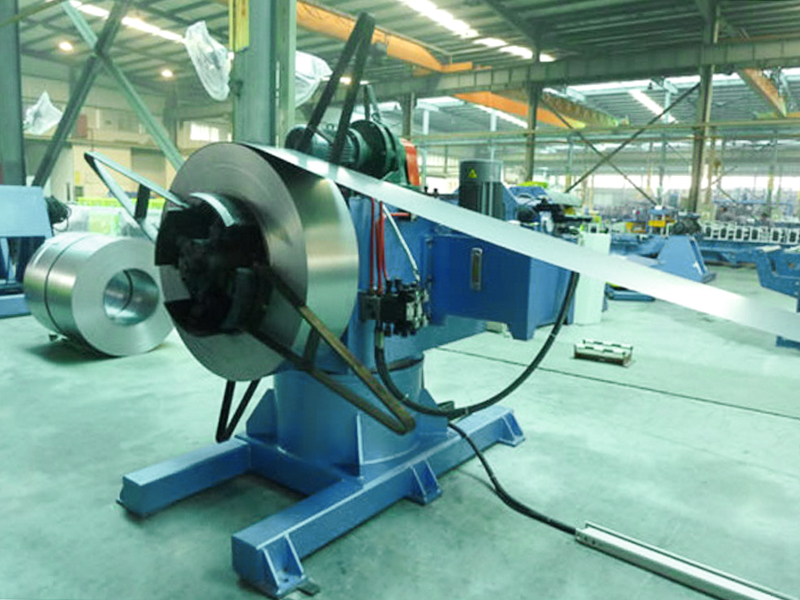

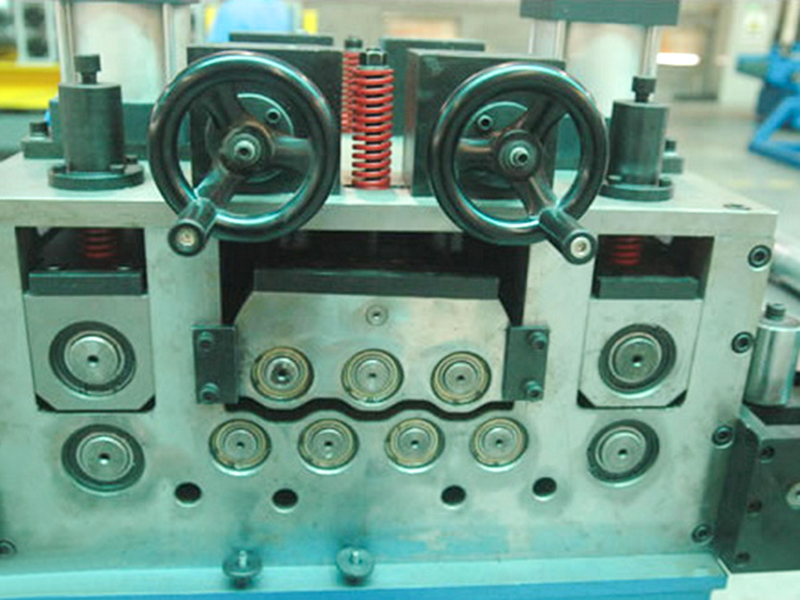

Desenrollador y nivelador: Desenrolla la bobina de metal y elimina la tensión de curvatura, asegurando una transición suave al área de formación.

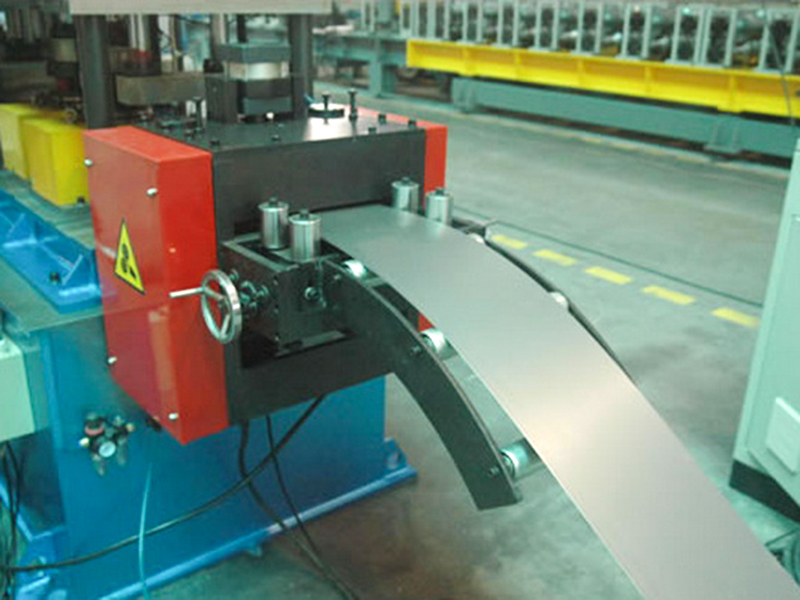

Alimentador guía: guía con precisión la tira hacia el primer conjunto de rollos para evitar desviaciones.

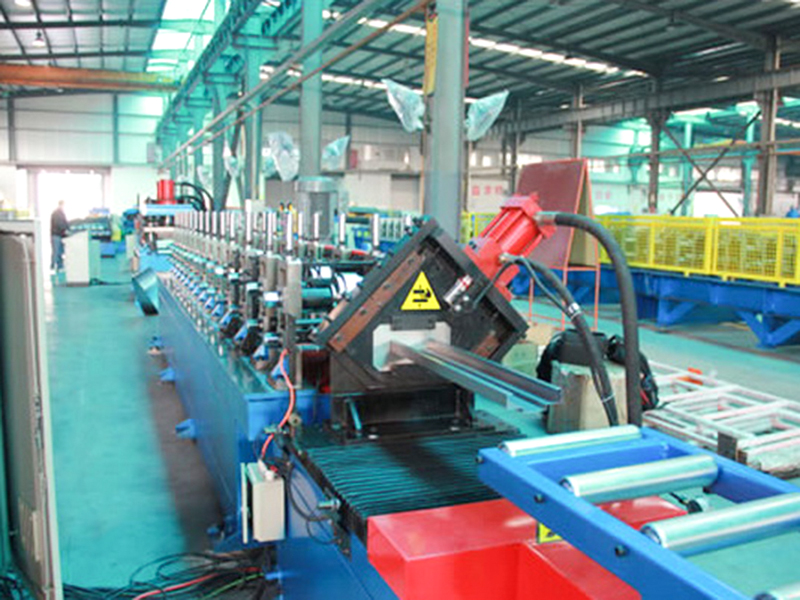

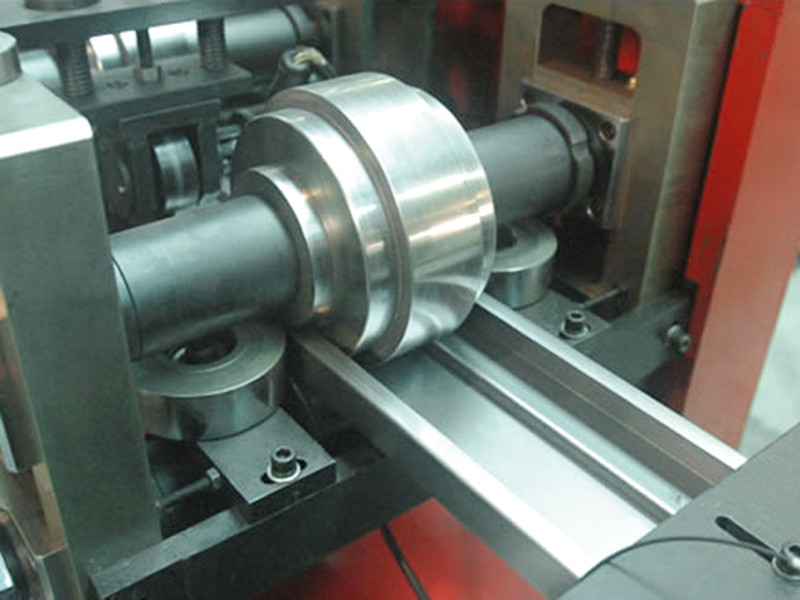

Unidad de formación principal (componente central): se organizan múltiples juegos de rollos en una secuencia de proceso secuencial para enrollar gradualmente la hoja plana en la sección transversal del marco de la puerta.

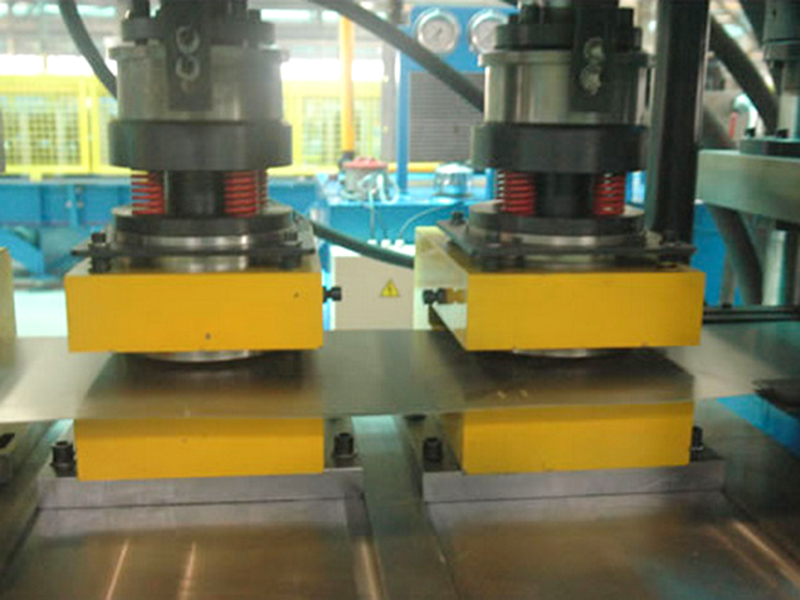

Unidad de perforación en línea (opcional): perfora orificios para cerraduras, orificios para bisagras o orificios de drenaje simultáneamente durante el proceso de formado, lo que reduce los pasos posteriores.

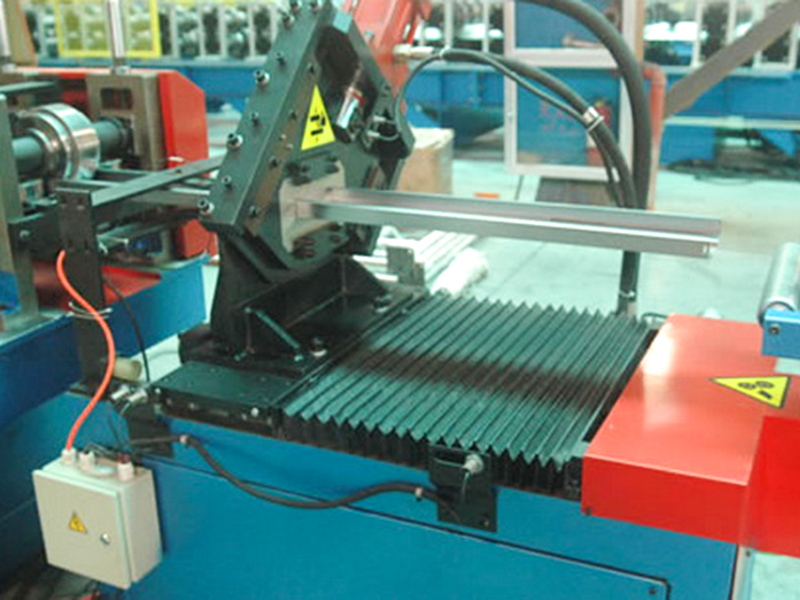

Sistema de servocorte: corte de seguimiento de alta precisión (sierra volante/cizalla hidráulica), lo que da como resultado cortes suaves y sin rebabas con un error de longitud de ≤±0,5 mm.
Apilador automático: apila o transporta marcos de puertas terminados, admite conteo y embalaje.
Sistema de control PLC con operación de pantalla táctil: establezca parámetros (longitud/velocidad/cantidad), supervise el estado operativo en tiempo real y realice diagnósticos de fallas.
Valor de aplicación industrial:
Reemplazo de Procesos Tradicionales: Reemplazo del doblado y soldadura manual, reduciendo pasos y costos en más de un 30%.
Mejora de la coherencia: la producción automatizada elimina el error humano y garantiza la intercambiabilidad de marcos de puertas de gran volumen.
Fortalecimiento del rendimiento estructural: El endurecimiento por trabajo en frío aumenta la resistencia del perfil, extendiendo la vida útil de puertas y ventanas.
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.40 Viga de Acero en I | Estructura general de soldadura |
| Material del rodillo | Cr12MoV | Endurecimiento al vacío |
| Eje principal | φ75,45# Acero | Endurecimiento y revenido |
| Formando grupos | 15 | |
| Potencia del motor principal | 7,5 KW | |
| Método de conducción | Transmisión por cadena doble de 1,2 pulgadas | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 11 KW |
| Modo de perforación | Punzonado hidráulico | |
| Desenrollador | Carga de 5 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 2,2 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 18 metros | |
| Peso del equipo | Alrededor de 5 toneladas | |
| Grosor de la materia prima | 0,6-1,2 mm | Bobina galvanizada Q235 |
| Velocidad de producción | Más de 25 m/min | |
