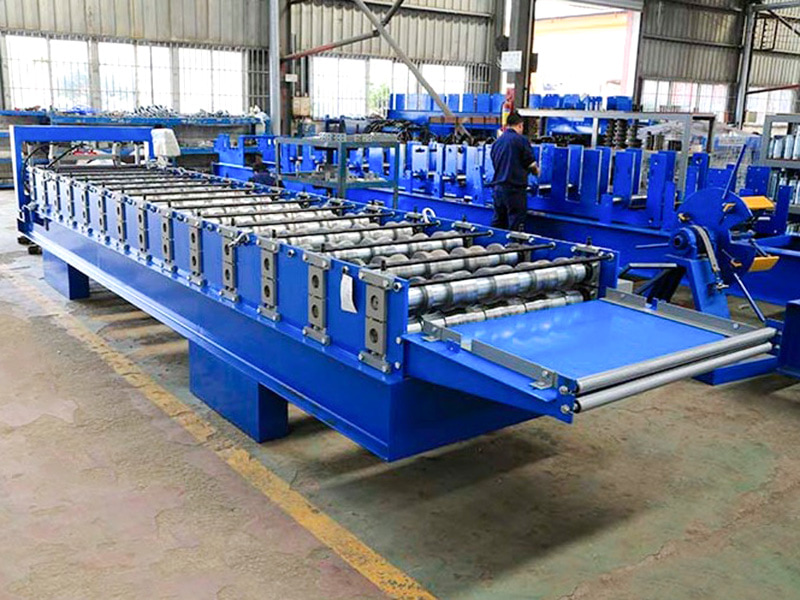

La máquina perfiladora 686 IBR es una máquina procesadora de chapa metálica diseñada específicamente para la producción continua de paneles para techos/paredes 686 IBR. Es una línea de producción automatizada diseñada para laminar bobinas de metal a través de un proceso de perfilado de múltiples pasadas a temperatura ambiente, produciendo paneles de techo/pared de metal corrugado continuos y de alta velocidad que cumplen con el estándar 686 IBR.
Jiangyin Hailong Machinery Factory es Máquinas perfiladoras de láminas IBR de gran estabilidad tipo 686 Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquinas perfiladoras de láminas IBR de gran estabilidad tipo 686 en venta.
Las características y usos clave de este equipo incluyen:
Altamente especializado: los troqueles de los rodillos están diseñados específicamente para producir la forma precisa de las corrugaciones del 686 IBR.
Altamente eficiente: puede funcionar de forma continua, normalmente a velocidades de 20 a 40 m/min o más, satisfaciendo las necesidades de producción de gran volumen.
Altamente adaptable: puede procesar láminas de acero o aluminio de diferentes espesores (comúnmente entre 0,4 mm y 1,2 mm) y revestimientos (PVDF/Poliéster galvanizado, galvanizado y prepintado).

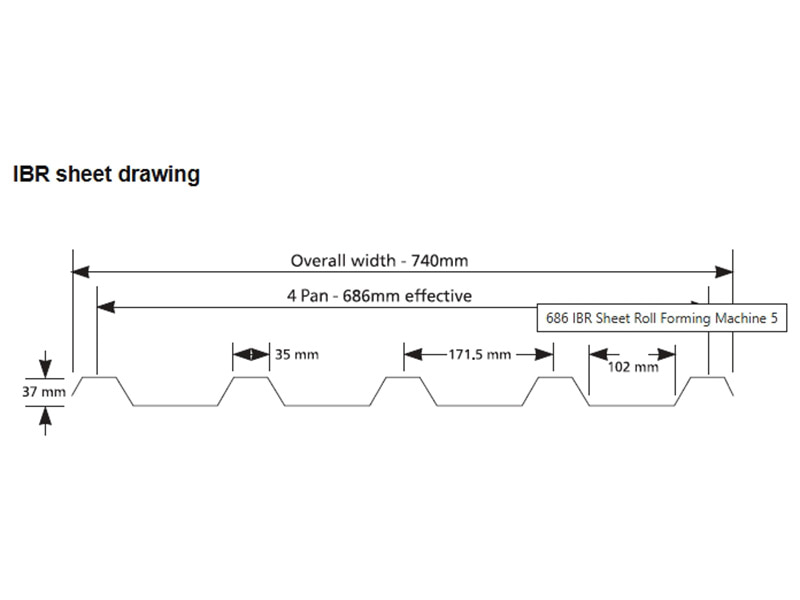

Conformación precisa: Se garantiza que la forma, la altura y el espaciado de las corrugaciones cumplen con el estándar 686. Los estándares IBR garantizan la resistencia, el rendimiento del solape y la apariencia consistente de los materiales en láminas.
Corte a medida: Equipado con un dispositivo de corte, los materiales en láminas formados se pueden cortar con precisión a la longitud establecida.

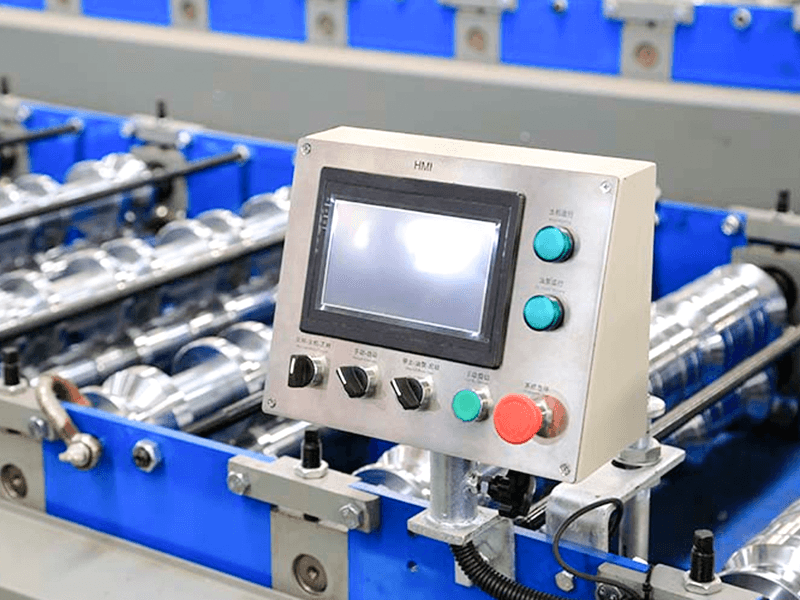

Control automatizado: se utiliza un sistema de control PLC o CNC para configurar y monitorear parámetros como la velocidad de producción, la longitud y el conteo.
Aplicaciones principales: Estos sistemas, que sirven principalmente a la industria de la construcción y los materiales de construcción, en particular a los fabricantes de sistemas de paredes y techos metálicos o proyectos de ingeniería a gran escala, se utilizan para producir revestimientos de techos y paredes para edificios grandes, como plantas industriales, almacenes, estadios, centros comerciales y estructuras agrícolas.
Los componentes principales suelen incluir:
Cargador/Desbobinador: Carga y desenrolla la bobina metálica.

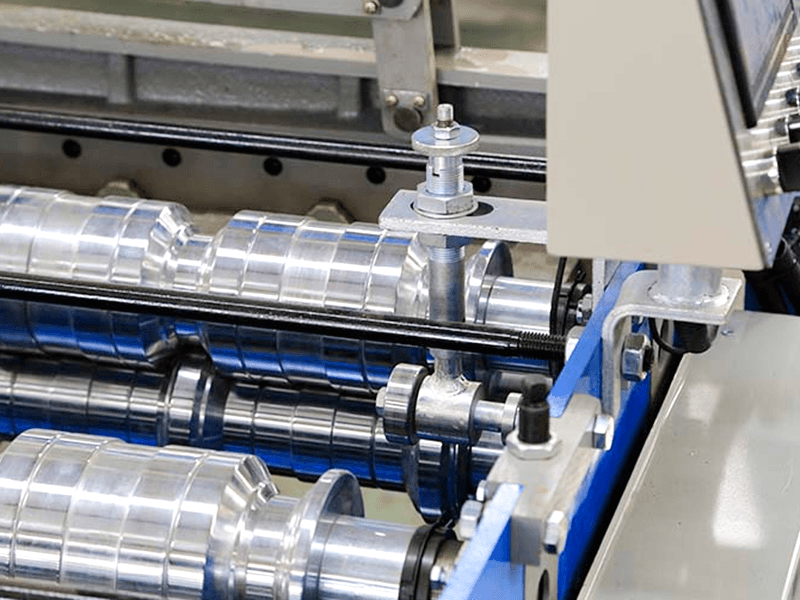

Dispositivo de guía/enderezamiento: Garantiza que la tira entre recta en el área de formación.

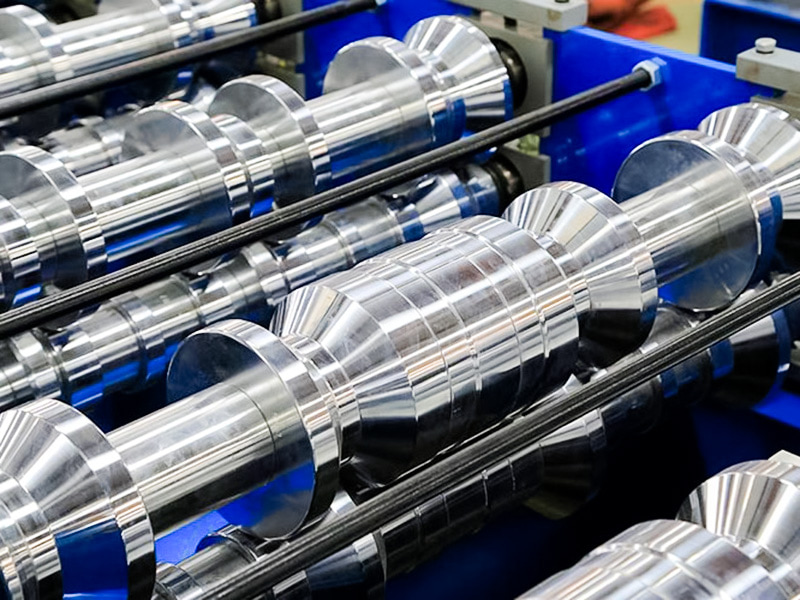

Marco de formación multiestándar: El componente central, cada marco contiene uno o más pares de rodillos de formación superior e inferior, que son responsables de doblar gradualmente el metal.

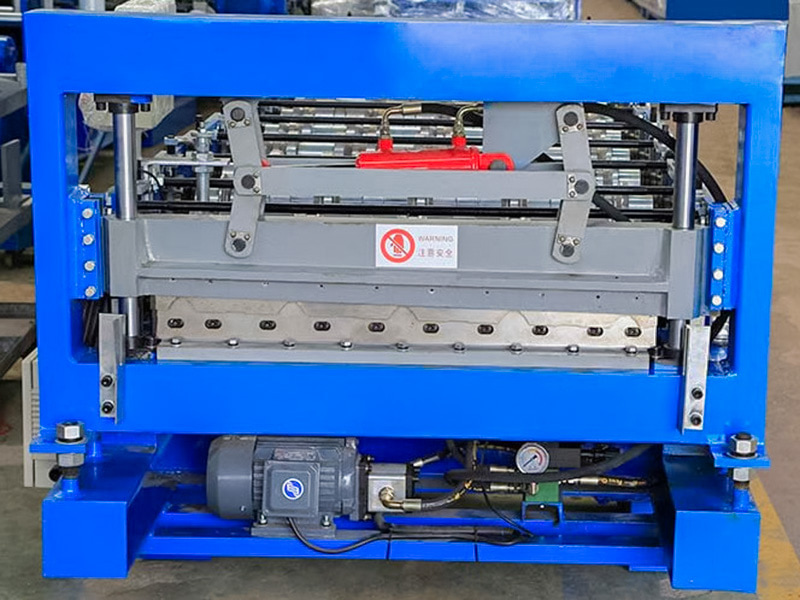

Dispositivo de corte: Por lo general, una cizalla volante hidráulica o una cizalla de parada corta con precisión los materiales en láminas a la longitud establecida a medida que continúan moviéndose.
Sistema de Descarga/Apilamiento: Recoge y apila las láminas formadas y cortadas.

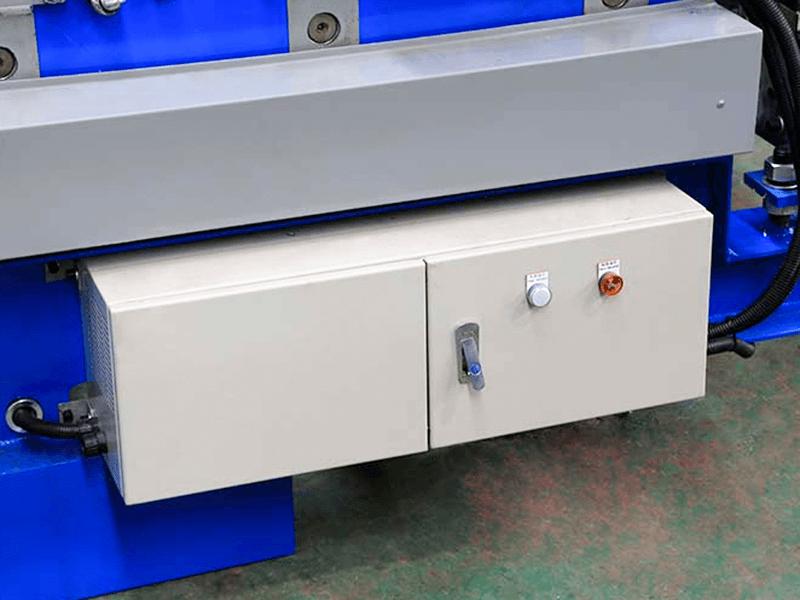

Sistema de Control (PLC): Controla la velocidad de funcionamiento, longitud de corte, conteo, etc. de toda la línea de producción.
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.36 Viga de Acero en I | Estructura general de soldadura |
| Material del rodillo | Acero 45# de alta calidad. | Mecanizado fino, templado |
| Eje principal | φ75,45# Acero | Mecanizado fino, templado |
| Formando grupos | 20 | |
| Potencia del motor principal | 5,5 KW | |
| Método de conducción | Transmisión por cadena | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 4 KW |
| Hoja de corte | Cr12MoV | Templado, HRC58-62 |
| Desenrollador | Carga de 5 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 2,2 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 18 metros | |
| Peso del equipo | Alrededor de 6 toneladas | |
| Grosor de la materia prima | 0,3-0,8 mm | Bobina galvanizada Q235 |
| Velocidad de producción | 10~12m/min | |
