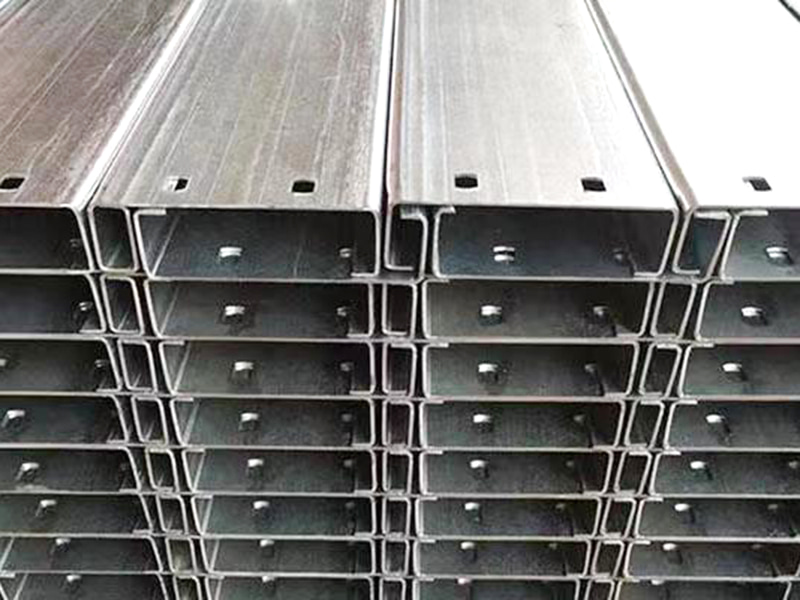

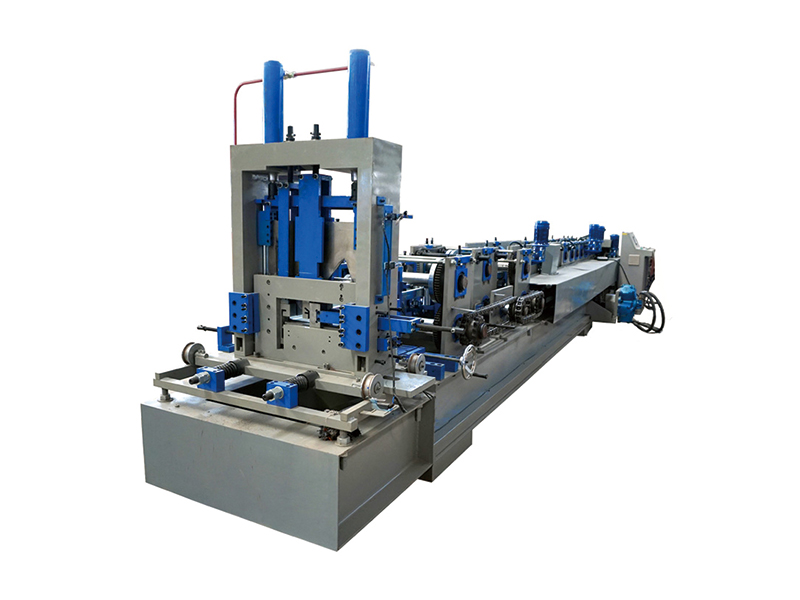

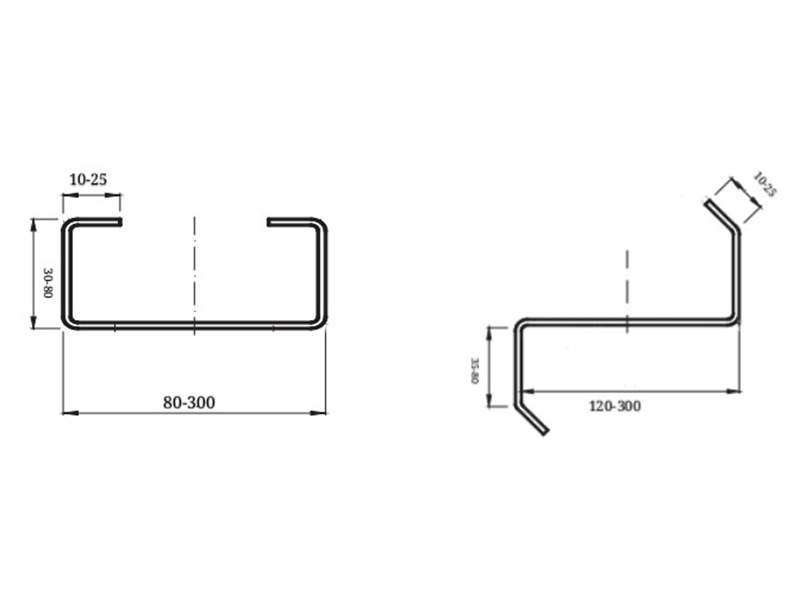

La máquina perfiladora de correas CZ es una máquina industrial altamente automatizada diseñada específicamente para la producción eficiente y continua de correas de sección C/Z. Se utiliza ampliamente en la construcción de estructuras de acero, particularmente en sistemas de techos o paredes de luces largas que requieren mayor capacidad de carga y estabilidad. La máquina perfiladora de correas CZ totalmente automática tipo 80-300 es una máquina especializada con tecnología más avanzada y un proceso de formación más complejo. Está diseñado específicamente para la producción de correas compuestas de sección CZ de alto rendimiento. Utilizando un proceso de conformado en frío altamente automatizado (posiblemente combinado con tecnología de unión en línea), procesa continuamente tiras de acero en varios perfiles CZ con una altura total que oscila entre 80 mm y 300 mm. Su valor principal radica en su capacidad para producir de manera eficiente y en masa correas de alta resistencia y estabilidad necesarias para construcciones de grandes luces y cargas pesadas. Es un equipo vital en la fabricación de estructuras de acero de alta gama. Sin embargo, sus dificultades técnicas y costos son generalmente más altos que los de las máquinas formadoras de correas de sección en C estándar.
Jiangyin Hailong Machinery Factory es Máquinas perfiladoras de correas tipo CZ 80-300 Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquinas perfiladoras de correas tipo CZ 80-300 en venta.
Al igual que la máquina tipo C, esto significa que el equipo presenta funciones totalmente automatizadas:

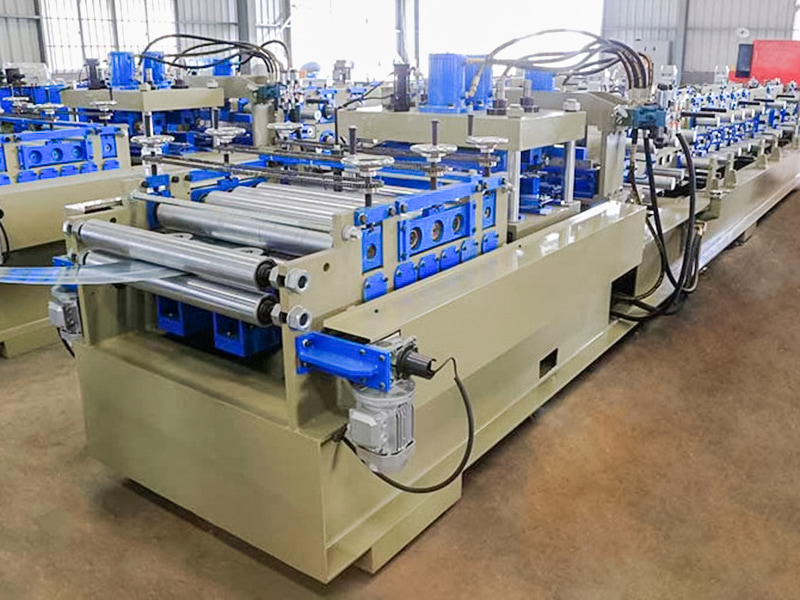

Alimentación automática de desenrollado: La bobina de acero se desenrolla, nivela y alimenta automáticamente a la línea de formado.

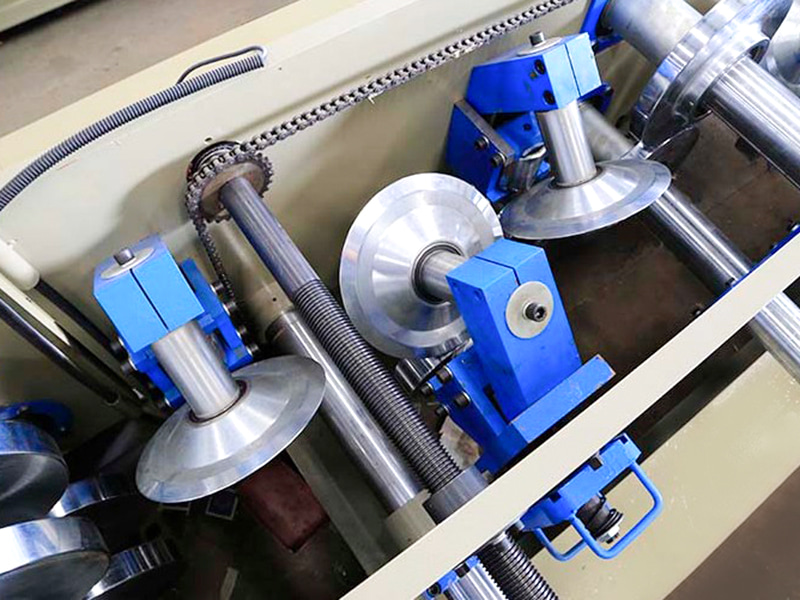

Conformado automático de rollos: laminado de precisión de múltiples pasadas controlado por programa.

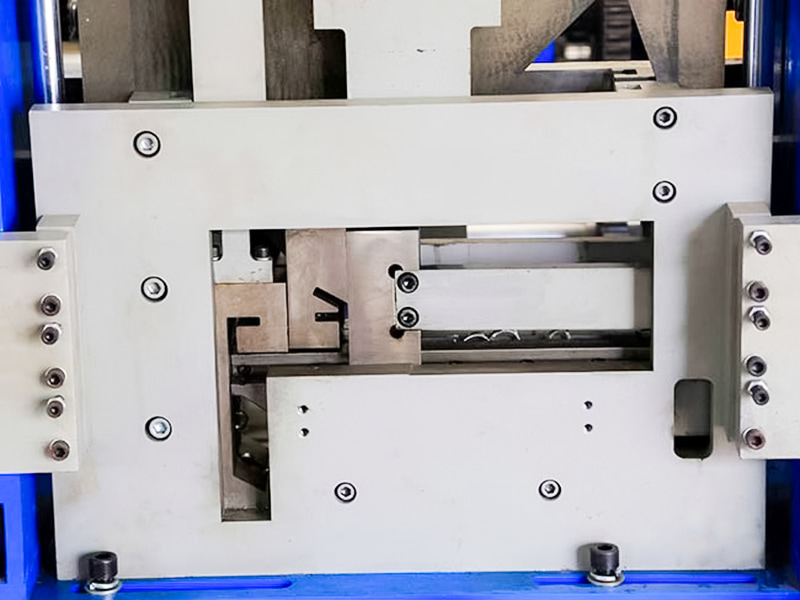

Corte automático a medida: las sierras voladoras de alta velocidad o las cizallas hidráulicas realizan cortes precisos en movimiento continuo, lo que garantiza una producción ininterrumpida.

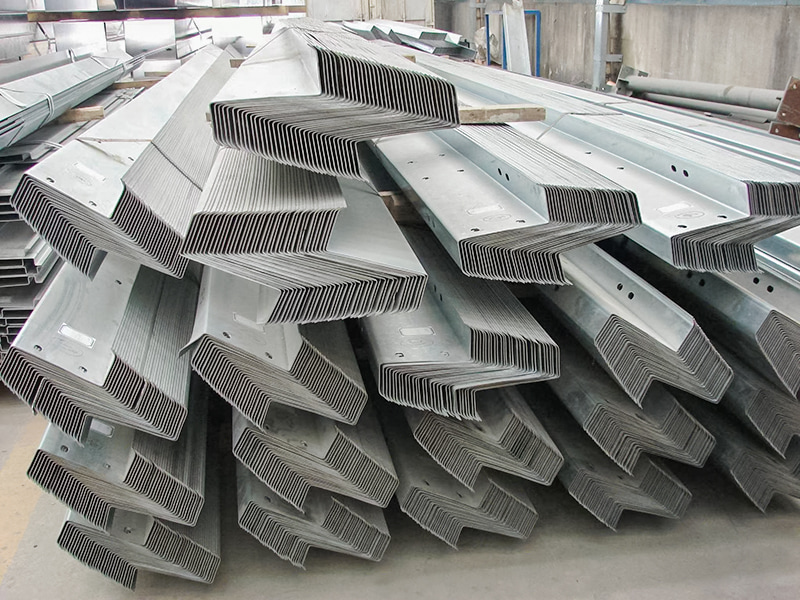

Descarga/apilamiento automático: los productos terminados se transportan, cuentan y apilan de manera ordenada automáticamente.

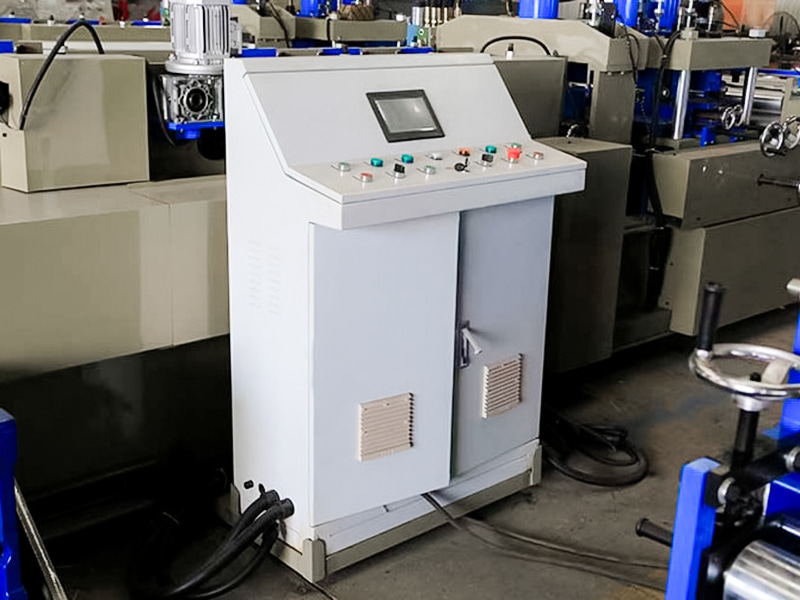

Control inteligente PLC: los parámetros (especificaciones, longitud, cantidad, posiciones de los orificios, etc.) se configuran a través de la pantalla táctil y el sistema ejecuta y monitorea automáticamente todo el proceso.
Ventajas:
Excelente rendimiento estructural: Las correas CZ producidas ofrecen una resistencia y estabilidad muy superiores a las de las correas tipo C individuales.
Solución de luces largas: un componente clave para una construcción rentable de luces largas.
Alta eficiencia de producción: la producción continua totalmente automatizada satisface demandas de gran volumen.
Alta precisión y consistencia: el control PLC garantiza precisión dimensional y calidad constante.
Alta utilización de materiales: la producción continua reduce los residuos. Flexibilidad (relativa): una sola máquina puede producir correas CZ de diferentes especificaciones dentro de su rango nominal (80-300 mm de altura) reemplazando las camisas de los rodillos y haciendo ajustes (nota: reemplazar el molde es una tarea importante).
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.40 Viga de Acero en I | Estructura general de soldadura |
| Material del rodillo | Cr12Mo1V1 | Endurecimiento al vacío |
| Eje principal | φ90,40Cr | Endurecimiento y revenido |
| Formando grupos | 20 | |
| Potencia del motor principal | 25KW, Inv. | |
| Caja de engranajes de transmisión principal | K107 (Caja de engranajes helicoidales K107) | |
| Método de conducción | Transmisión por cadena doble de 1,2 pulgadas | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 11 KW |

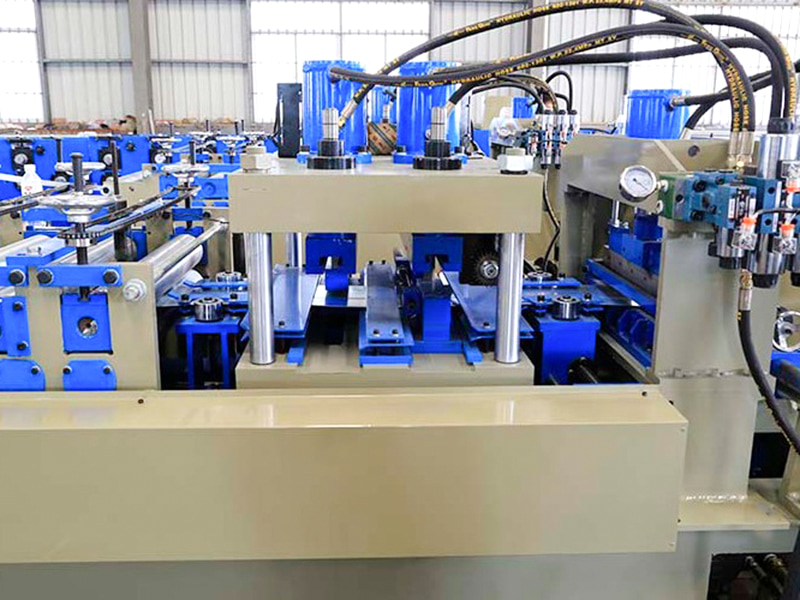

| Modo de perforación | Punzonado hidráulico | |
| Desenrollador | Carga de 5 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 2,2 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 25 metros | |
| Peso del equipo | Alrededor de 12 toneladas | |
| Grosor de la materia prima | 3,0 mm | Bobina galvanizada Q235 |
| Ancho de materia prima | 175 mm ~ 480 mm | |
| Velocidad de producción | 25~30m/min | |
