Las máquinas perfiladoras de vigas caja son un equipo de producción central en la industria de fabricación de equipos de almacenamiento y logística, diseñadas específicamente para la producción eficiente y precisa de vigas de carga para estanterías de almacén. A través de un proceso continuo de perfilado, las bobinas de acero de alta resistencia se forman en vigas con formas de sección transversal específicas, cumpliendo con los estrictos requisitos de resistencia, rigidez y precisión dimensional de los sistemas de estanterías.
Jiangyin Hailong Machinery Factory es Máquinas perfiladoras de vigas de caja Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquinas perfiladoras de vigas de caja en venta.
Funciones principales y valor de la industria:
Reemplazo de Procesos Tradicionales: Esta máquina reemplaza el ineficiente proceso de corte-soldadura-punzonado, logrando una fabricación integrada "bobina a viga terminada".
Mejora del rendimiento del producto: el endurecimiento por trabajo en frío aumenta el límite elástico del material entre un 15% y un 20%, al tiempo que logra una precisión geométrica de la sección transversal ≤±0,2 mm.
Reducción de costos generales: la utilización de materiales supera el 98 % y los costos de mano de obra se reducen en un 60 %.
Componentes principales y flujo de trabajo de la máquina:

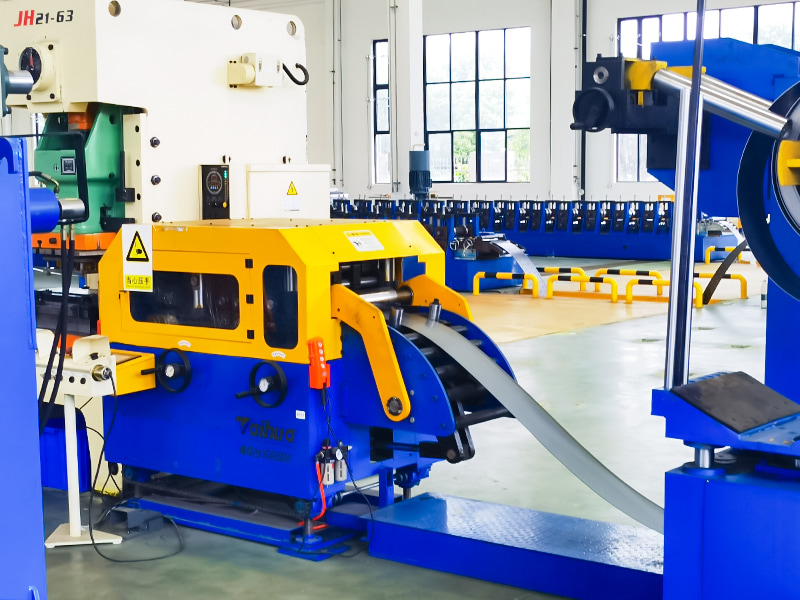

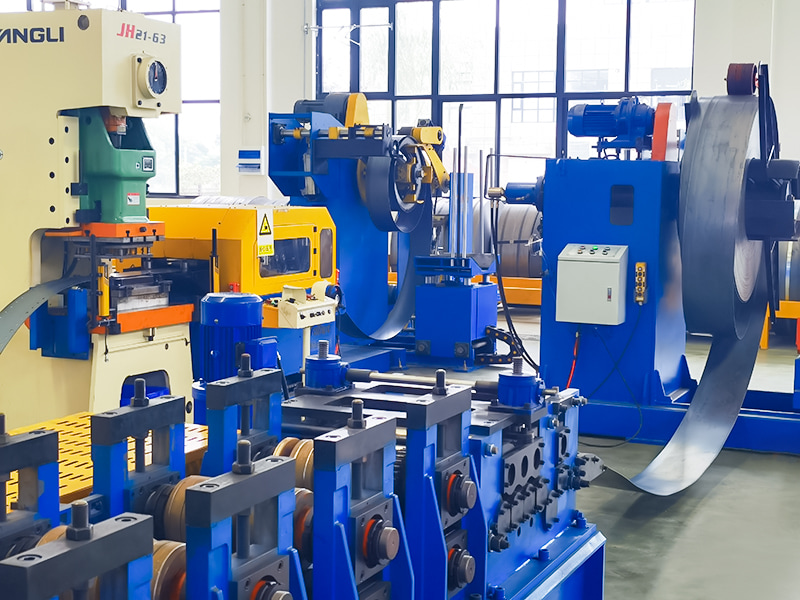

Desenrollado: La bobina de acero se coloca en la máquina desenrolladora, se desenrolla y nivela automáticamente.
Alimentación guiada: la tira se guía hacia la máquina formadora.

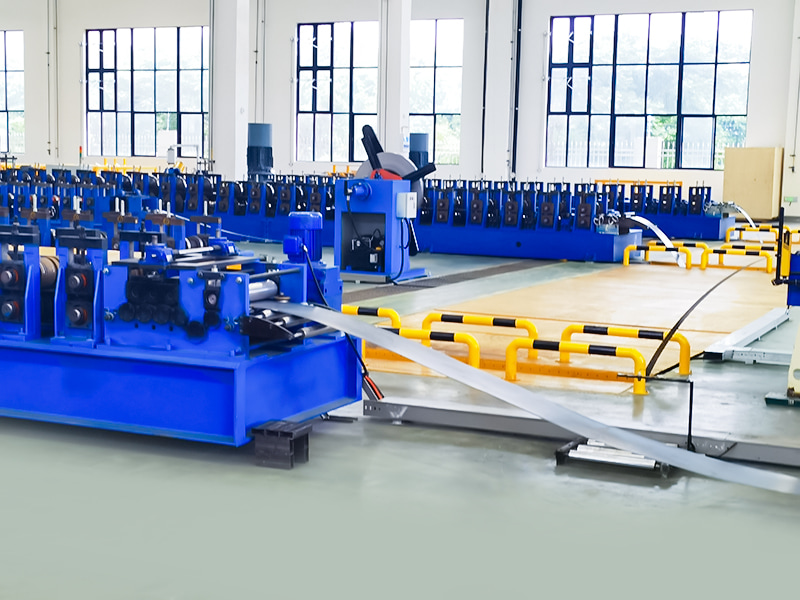

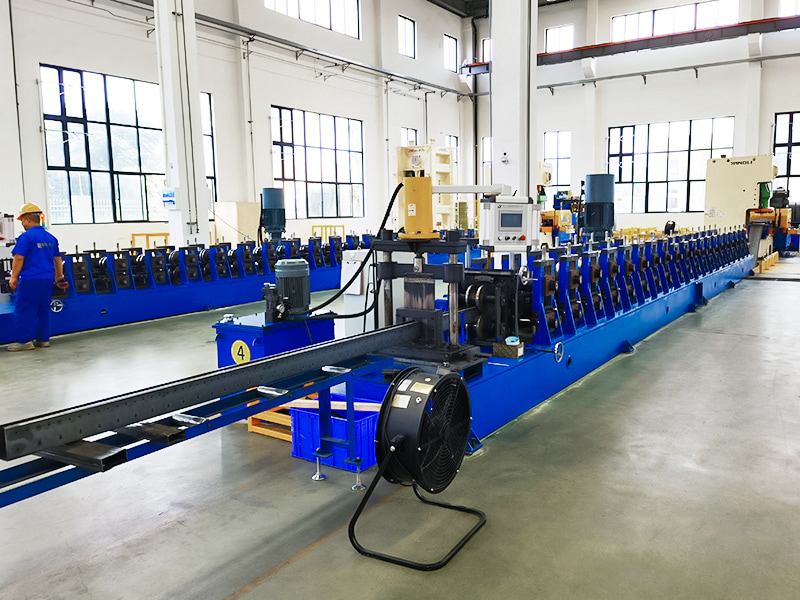

Conformado por rodillos: la tira pasa a través de múltiples conjuntos de rodillos formadores (normalmente entre diez y veinte pasadas). Cada pasada del rodillo aplica una fuerza de flexión precisa a la tira, transformando gradualmente su forma desde una hoja plana hasta su sección transversal final en forma de C.

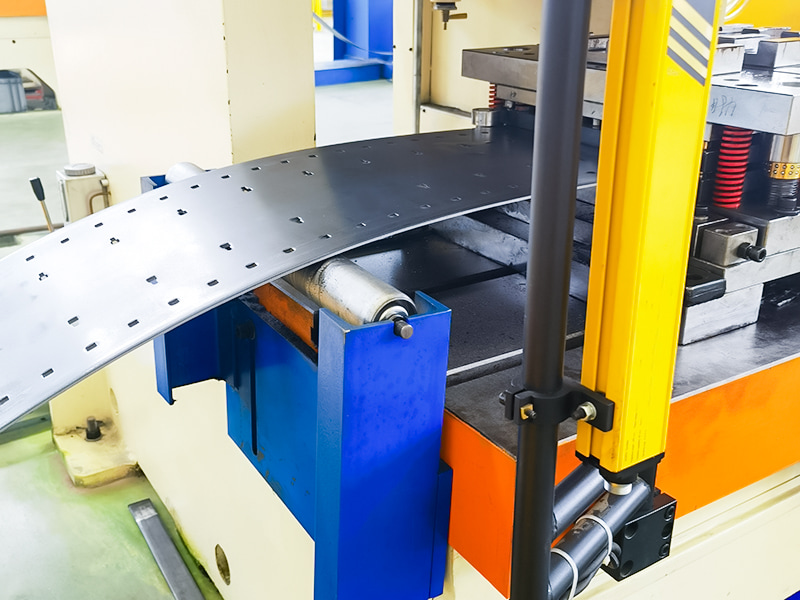

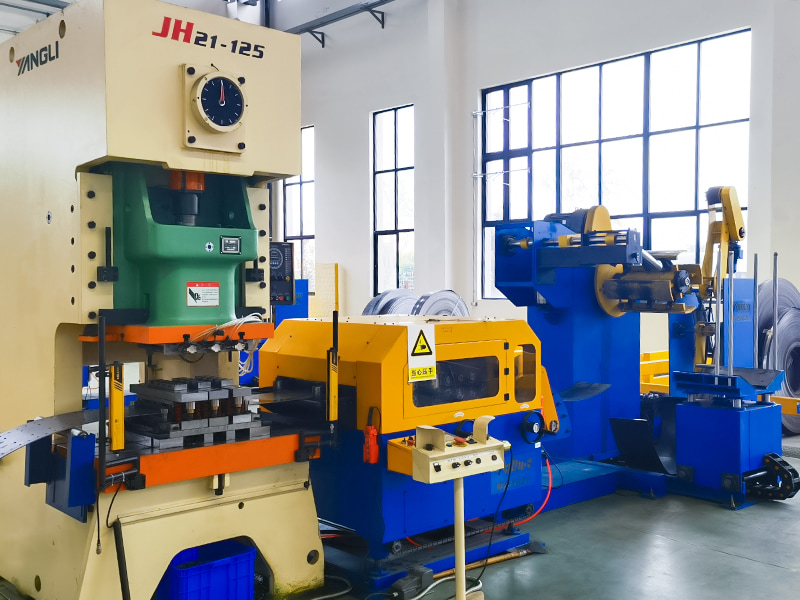

Punzonado/Acuñación en Línea (Opcional): Algunos modelos integran una unidad de punzonado durante o después del proceso de conformado.
Soldadura automática de nervaduras de refuerzo y enderezamiento de acabado de alta rigidez: la soldadura por resistencia de alta frecuencia con monitoreo de penetración elimina la tensión interna.
Dimensionado y Corte: El haz continuo formado pasa a través de un dispositivo de medición (codificador). Cuando alcanza la longitud preestablecida, se activa un dispositivo de corte de alta velocidad (generalmente una sierra voladora o una cizalla punzonadora hidráulica), que lo corta instantáneamente sin interrumpir el funcionamiento continuo de la máquina formadora.

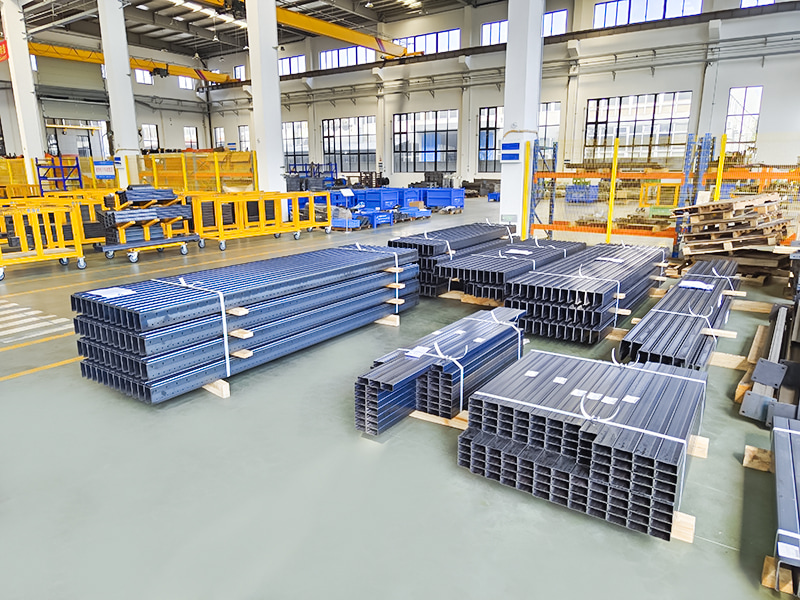

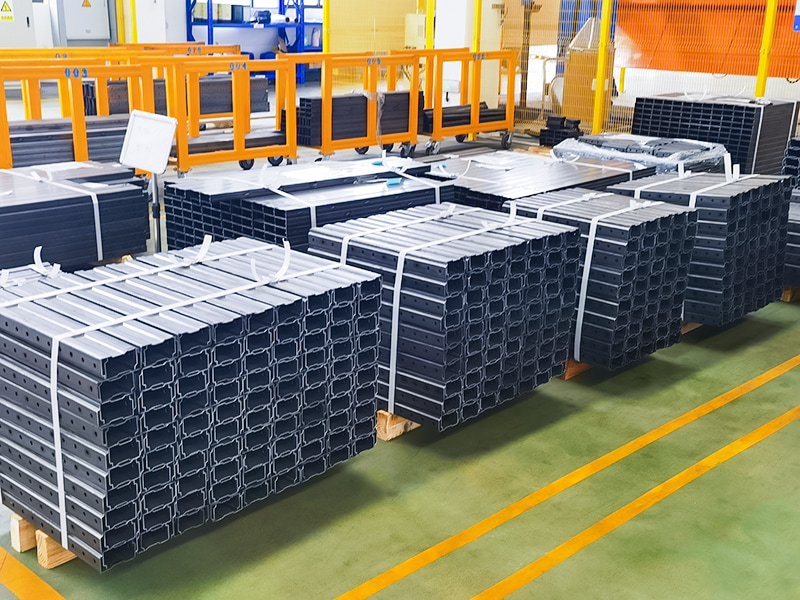

Descarga y apilado: Las vigas individuales cortadas se transportan fuera de la máquina y se recogen, alinean y apilan automáticamente en paquetes mediante un sistema de apilamiento.
Sistema de control: un PLC y una HMI (interfaz hombre-máquina) controlan todo el proceso, monitorean el estado del equipo, almacenan datos de producción y configuran y cambian los parámetros de producción para diferentes tamaños de productos.
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.45 Viga de Acero en I | Estructura general de soldadura |
| Material del rodillo | Cr12MoV | Endurecimiento al vacío |
| Eje principal | φ90,40Cr | Endurecimiento y revenido |
| Formando grupos | 26-28 | |
| Potencia del motor principal | 25KW, Inv. | |
| Caja de engranajes de transmisión principal | K107 (Caja de engranajes helicoidales K107) | |
| Método de conducción | Transmisión por cadena doble de 1,2 pulgadas | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 11 KW |
| Modo de perforación | Punzonado hidráulico | |
| Desenrollador | Carga de 5 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 2,2 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 25 metros | |
| Peso del equipo | Alrededor de 12 toneladas | |
| Grosor de la materia prima | 1,2-1,5 mm | Bobina galvanizada Q235 |
| Velocidad de producción | 10~15m/min | |
