Descripción general de la máquina perfiladora

Descripción general de la máquina perfiladora (1)

perfilado

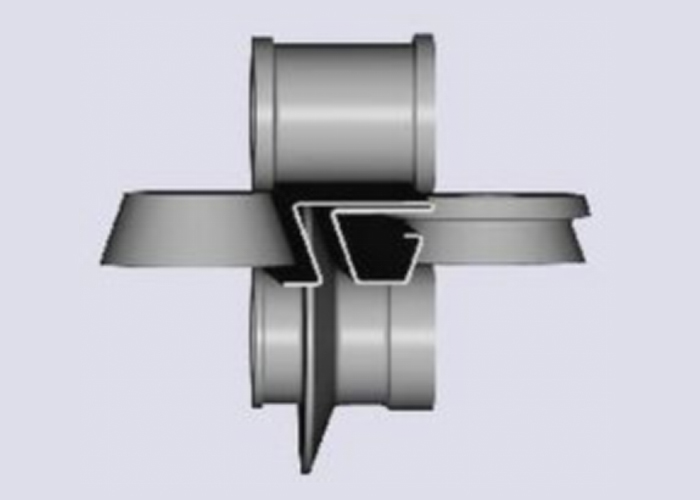

Doblar a lo largo de rodillos

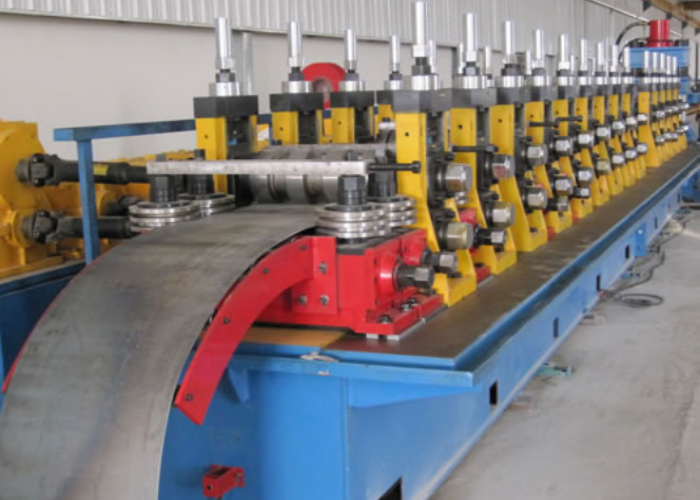

El perfilado, también conocido como perfilado, es un proceso de laminación que dobla continuamente una tira larga de lámina de metal (generalmente acero enrollado) en un área de sección transversal deseada. La tira pasa a través de múltiples conjuntos de rodillos montados en soportes continuos, y cada conjunto realiza solo porciones incrementales del doblez hasta lograr el área de sección transversal (perfil) deseada. El perfilado es ideal para producir piezas largas y de gran volumen con una forma de perfil constante.

Descripción general

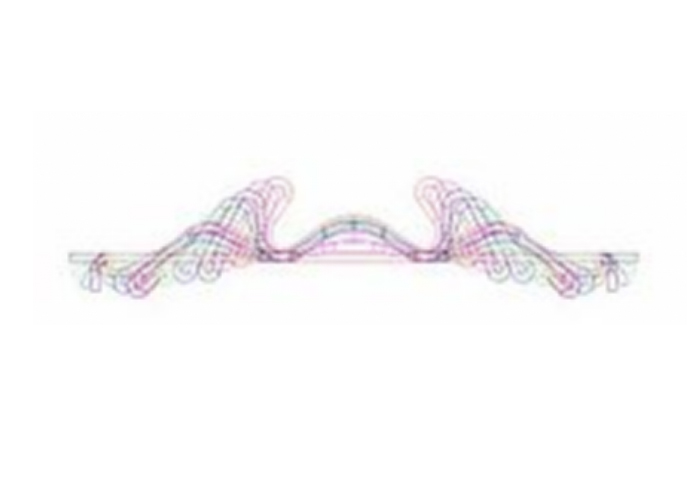

Patrón

Los perfiles se pueden producir en una variedad de formas de sección transversal, pero cada forma requiere un conjunto de matrices de rodillos cuidadosamente diseñado. El diseño del rollo comienza con un patrón, que es una secuencia de secciones transversales de perfil, un perfil por juego de rodillos. El perfil del rollo se deriva entonces del perfil del patrón. Debido al alto costo de los juegos de rodillos, a menudo se utilizan simulaciones por computadora para desarrollar o validar el diseño del rodillo y optimizar el proceso de conformado para minimizar la cantidad de soportes de rodillos y las tensiones del material en el producto final.

Los perfiles laminados pueden ofrecer ventajas sobre los perfiles extruidos de forma similar. Las piezas laminadas pueden ser más ligeras y de paredes más delgadas que las producidas por extrusión, y son más resistentes debido al endurecimiento por trabajo en frío. Las piezas se pueden tratar superficialmente o pintar. Además, el proceso de perfilado es más rápido y energéticamente más eficiente que la extrusión.

Las máquinas perfiladoras existentes pueden producir perfiles de diferentes tamaños y espesores de material utilizando los mismos rodillos. Los cambios de tamaño se logran ajustando manualmente o variando la distancia entre los rodillos de forma controlada por computadora, lo que permite cambios rápidos. Estas fábricas especializadas son comunes en la industria de estructuras de calibre liviano, que utiliza montantes y rieles metálicos de perfiles y espesores estandarizados.

Por ejemplo, una sola fábrica puede producir montantes metálicos a partir de láminas de acero galvanizado en diferentes calibres (por ejemplo, de calibre 20 a 12) con diferentes tamaños de alma (por ejemplo, de 3-5/8 pulgadas a 14 pulgadas), tamaños de brida (por ejemplo, de 1-3/8 pulgadas a 2-1/2 pulgadas) y tamaños de labios (por ejemplo, de 3/8 pulgadas a 5/8 pulgadas).

Las líneas de perfilado se pueden configurar en una variedad de configuraciones para perforar y cortar piezas en una operación continua. Para cortar piezas a medida, la línea se puede configurar para utilizar troqueles precortados, con piezas en bruto individuales que pasan a través de la máquina perfiladora, o troqueles postcortados, con el perfil cortado después del proceso de perfilado.

Se pueden agregar características como agujeros, muescas, relieves o formas cortadas perforando en la línea de perfilado. Estas características de la pieza se pueden aplicar en una aplicación de prepunzonado (antes de que comience el perfilado), en una aplicación de punzonado en la línea media (en medio de la línea/proceso de perfilado) o después del punzonado (después de que se completa el perfilado).

Algunas líneas de perfilado incorporan solo una de estas aplicaciones, punzonado o corte, mientras que otras integran algunas o todas estas aplicaciones en una sola línea.
