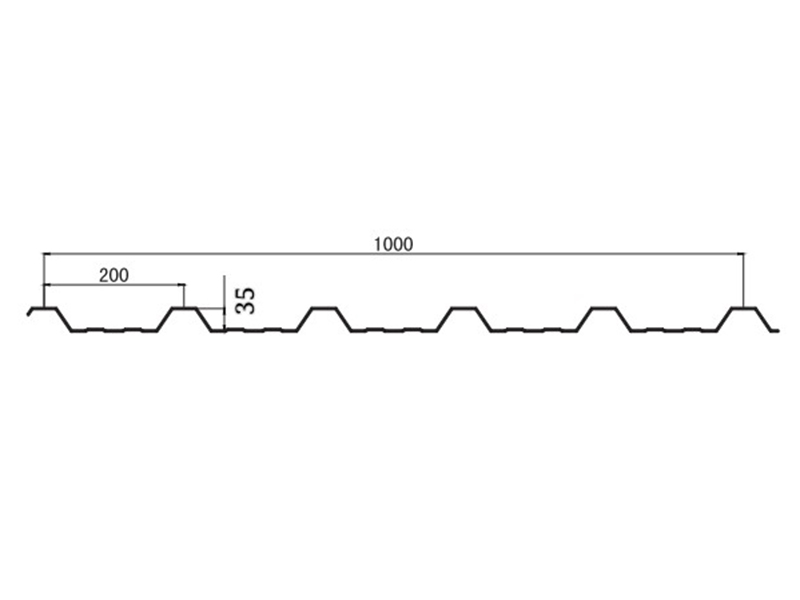

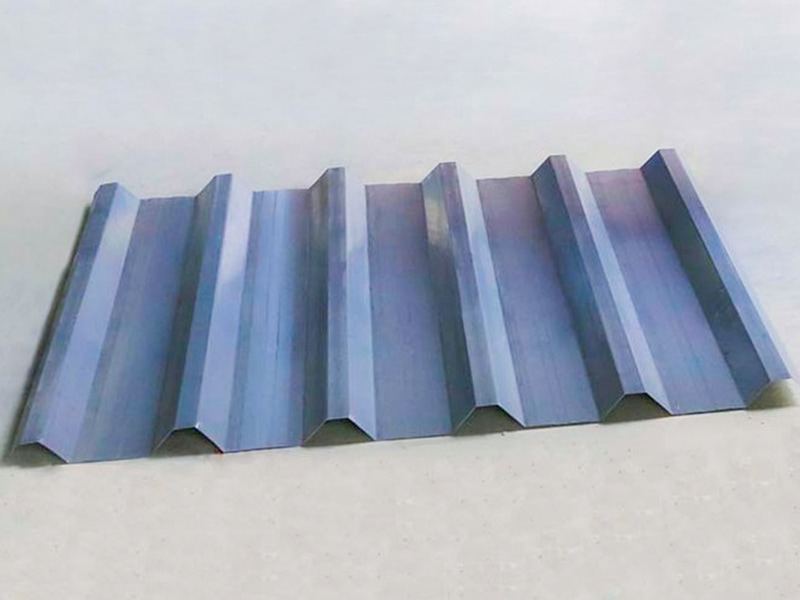

La máquina perfiladora de láminas para techos de alta velocidad es una máquina procesadora de láminas de metal completamente automática diseñada específicamente para la industria de la construcción. Su función principal es laminar bobinas metálicas de forma continua y a alta velocidad (como acero recubierto de color, acero galvanizado y acero de aluminio, magnesio y manganeso) en paneles de techo con formas de sección transversal específicas (como onduladas, trapezoidales y con costura alzada). Caracterizado por su alta velocidad (normalmente ≥30 m/min), presenta alta eficiencia, alta precisión y bajas pérdidas, lo que lo convierte en un equipo de producción clave para la construcción de techos de grandes estructuras de acero, como fábricas, aeropuertos y estadios.
Jiangyin Hailong Machinery Factory es Máquina perfiladora de láminas para techos de alta velocidad Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquina perfiladora de láminas para techos de alta velocidad en venta.
Funciones principales y características técnicas:
1. Conformado continuo de alta velocidad
Velocidad de funcionamiento: 30-150 m/min (3-5 veces mayor que la de las máquinas perfiladoras convencionales)
Accionamiento: Servomotor con control síncrono (cada rodillo se acciona de forma independiente)
Ventajas: Se pueden producir entre 5.000 y 15.000 m2 de paneles de techo en 8 horas, satisfaciendo los rápidos requisitos de construcción de proyectos a gran escala.
2. Control de secciones transversales de alta precisión
Precisión de formación: ±0,5 mm/metro (garantiza juntas de techo ajustadas)
Tecnologías clave:
Rectificado CNC de rodillos (precisión ±0,01 mm)
Sistema de retroalimentación de circuito cerrado de medición de espesor por láser en línea (compensación en tiempo real de las fluctuaciones del espesor de la placa)
Posicionamiento lateral hidráulico dinámico (evita la desviación)
3. Automatización inteligente
Sistema de cambio automático de matriz (opcional): cambia entre diferentes tipos de placas (por ejemplo, 760 → 820) en 15 minutos.
Monitoreo remoto de IoT: recopilación de datos en tiempo real (velocidad, tasa de fallas, salida) y soporte de administración móvil.
Sistema de lubricación automática: rocía lubricante con precisión sobre los rodillos para reducir el desgaste.
Estructura central:
Unidad niveladora de desenrollado: Enderezadora de 17 rodillos desenrolladora hidráulica (elimina la tensión de la bobina, asegurando un error de planitud ≤1 mm/m² en la cabeza y cola de la hoja)
Servoalimentador: Codificador de rodillos de presión, precisión de alimentación ±0,3 mm (lo que garantiza una colocación precisa del corte en cada sección)

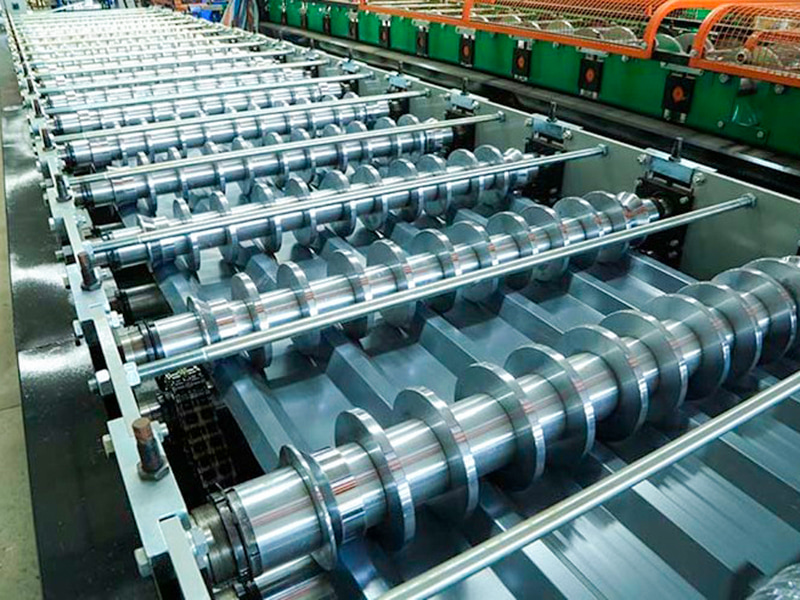

Máquina formadora (unidad central): 20-30 juegos de rodillos dispuestos en un patrón escalonado, divididos en secciones de desbaste, acabado y dimensionamiento.
Sistema de corte hidráulico: cizalla volante/cizalla neumática (sin parar durante el corte, rebaba ≤0,1 mm)

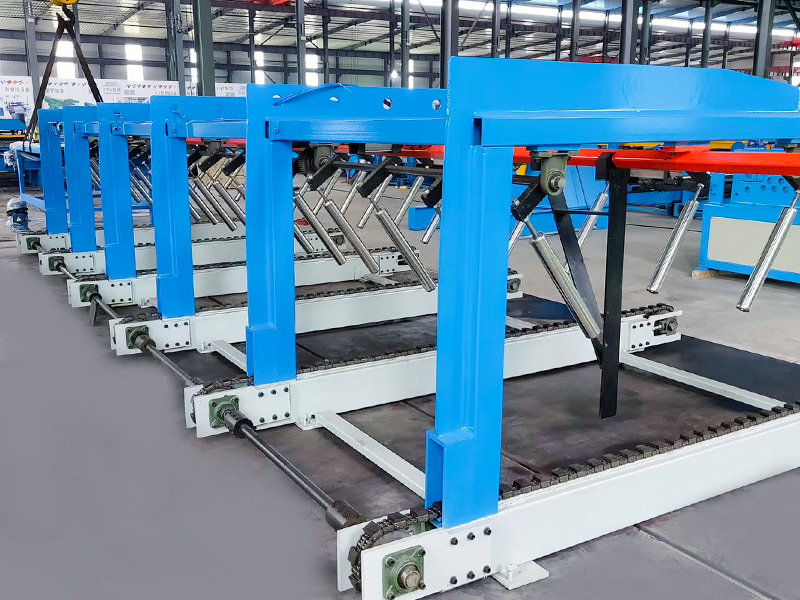

Soporte de Descarga: Transportador de frecuencia variable del soporte formador (evita rayones y acumulación de láminas terminadas)
Gabinete de control: PC PLC industrial (serie Siemens 1500), que admite acceso a la base de datos de materiales en láminas
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.36 Viga de Acero en I | Estructura general de soldadura |

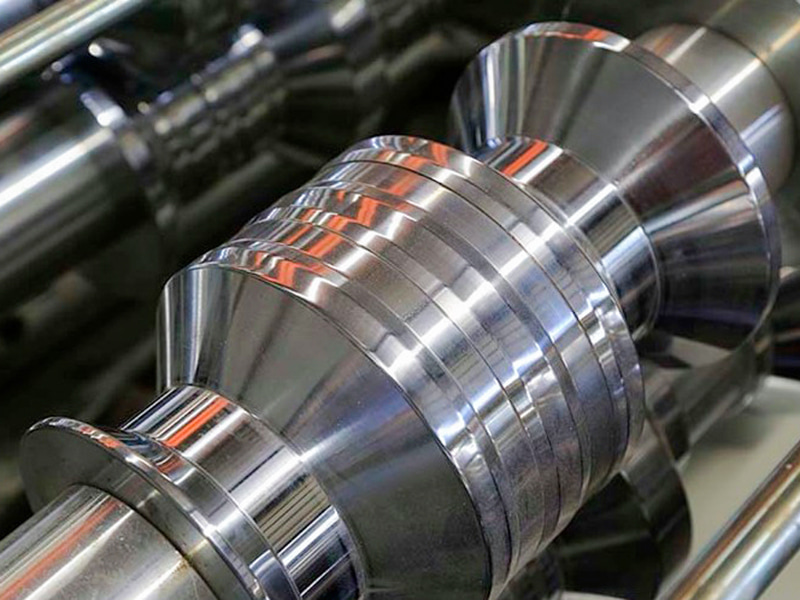

| Material del rodillo | Cr12MoV | Endurecimiento al vacío |
| Eje principal | φ80,45# Acero | Endurecimiento y revenido |
| Formando grupos | 20 | |
| Potencia del motor principal | 11kW | |
| Método de conducción | Transmisión por cadena | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 5,5 KW |
| Hoja de corte | Cr12MoV | Templado, HRC58-62 |
| Desenrollador | Carga de 10 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 5,5 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 20 metros | |
| Peso del equipo | Alrededor de 8 toneladas | |
| Grosor de la materia prima | 0,3-0,8 mm | Bobina galvanizada Q235 |
| Velocidad de producción | Más de 25 m/min | |
