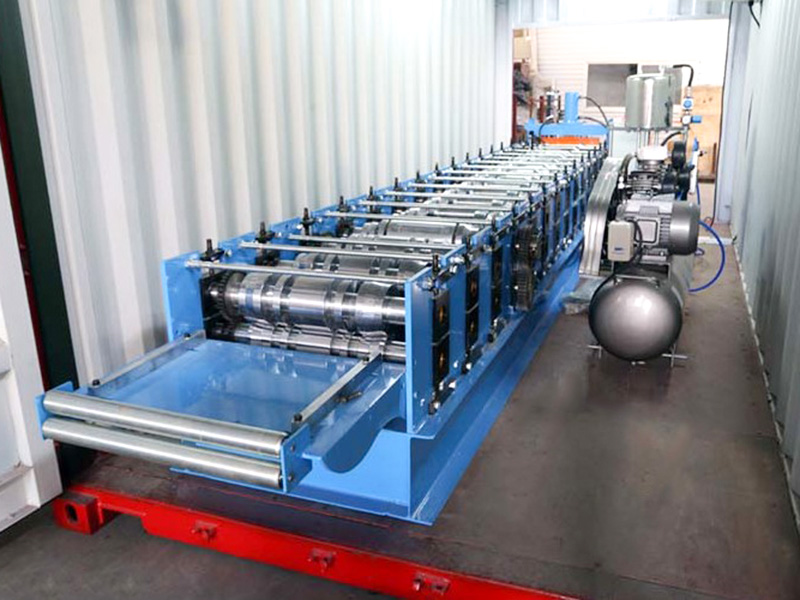

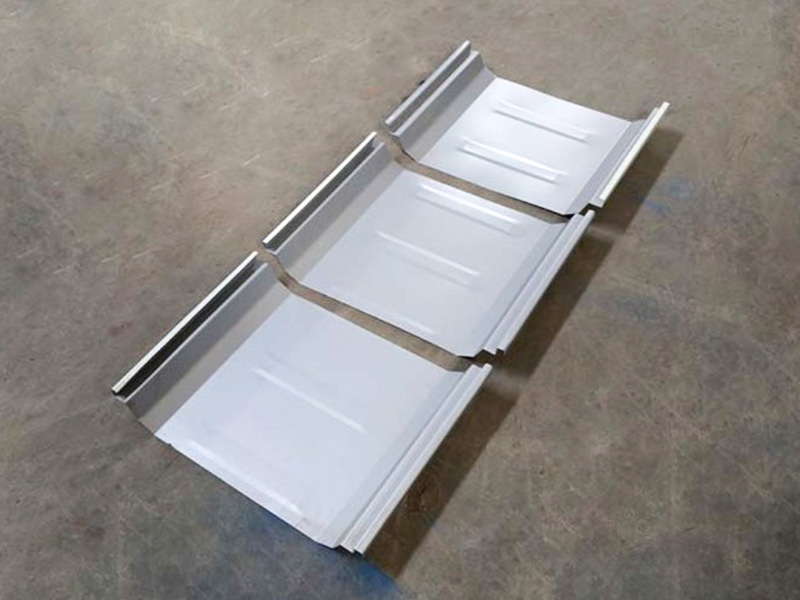

En comparación con la máquina perfiladora de láminas para techos común, la máquina perfiladora de junta alzada tiene un tamaño de cuerpo más pequeño, pero las herramientas de laminación son más avanzadas. En primer lugar, la máquina perfiladora con junta alzada puede producir paneles metálicos para techos a partir de acero prerrevestido, acero galvanizado, paneles de zinc-aluminio/zinc-aluminio y ocasionalmente paneles de aluminio. De hecho, la máquina perfiladora de costura alzada produce sujetadores ocultos o paneles de techo con fijación oculta, que son muy populares en el mercado estadounidense. En el mercado chino, los clientes generalmente pueden encontrar máquinas perfiladoras de costura alzada con fijación oculta 470 y 820, y en el mercado norteamericano, especialmente en el mercado mexicano, a la gente le gusta llamarlas máquinas perfiladoras de costura alzada LR18/KR18 o LR24/KR24. Además, la máquina perfiladora de junta alzada más popular es un panel de techo con junta alzada oculta de 610 juntas.
Jiangyin Hailong Machinery Factory es Máquina perfiladora de costura vertical altamente específica YX66-470 Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquina perfiladora de costura vertical altamente específica YX66-470 en venta.
Los componentes principales suelen incluir:
Cargador/Desbobinador: Carga y desenrolla las bobinas de metal.
Dispositivo guía/enderezador: Garantiza que la tira entre recta en el área de formación.

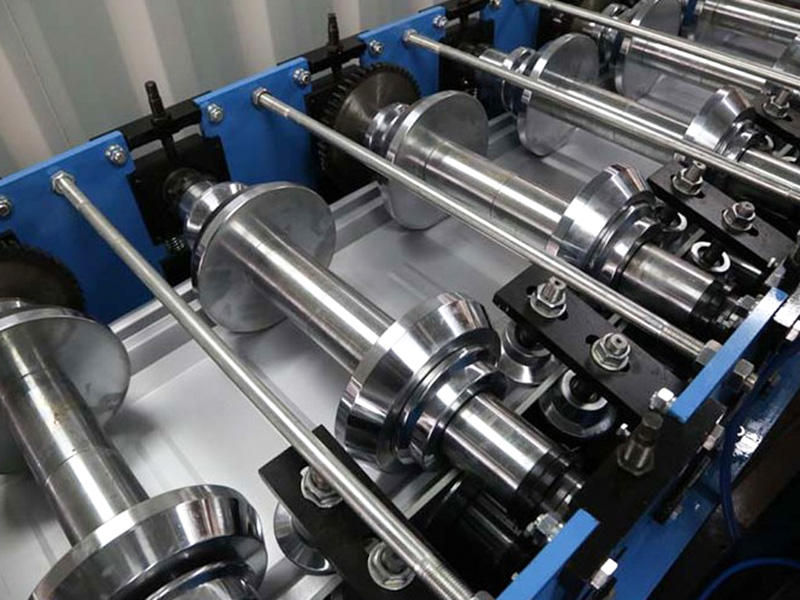

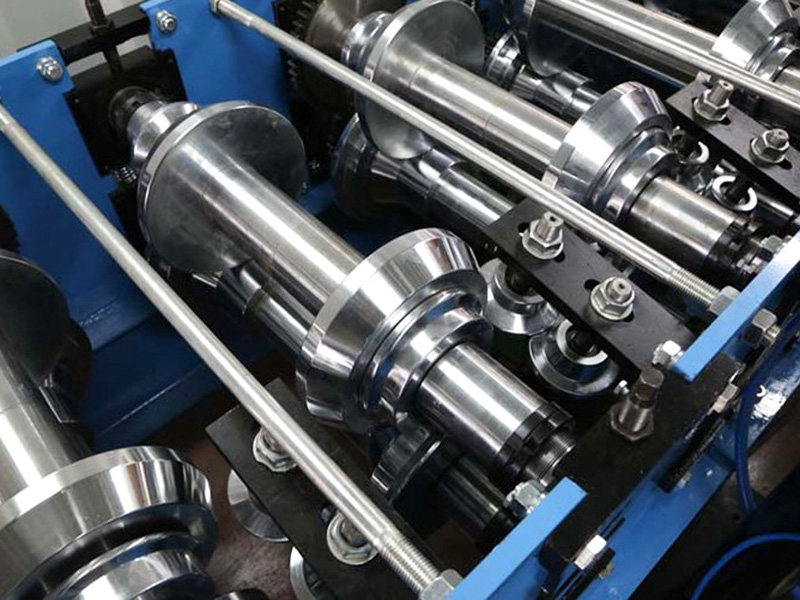

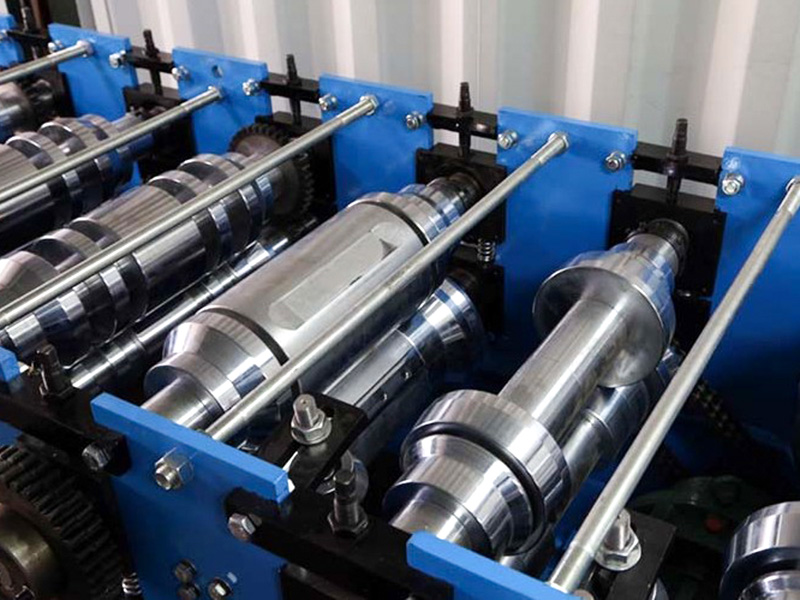

Marco formador de rollos con soportes múltiples: El componente central, cada marco que contiene uno o más pares de rodillos formadores superiores e inferiores, es responsable de doblar gradualmente el metal.
Unidad de Punzonado: Estampado y conformado hidráulico automático. Se pueden configurar diferentes matrices para cumplir con diferentes requisitos de estampado.

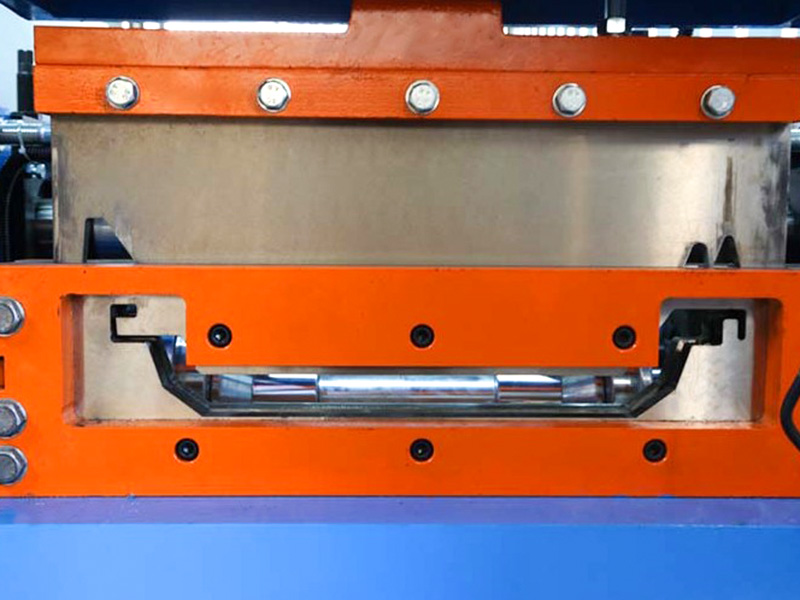

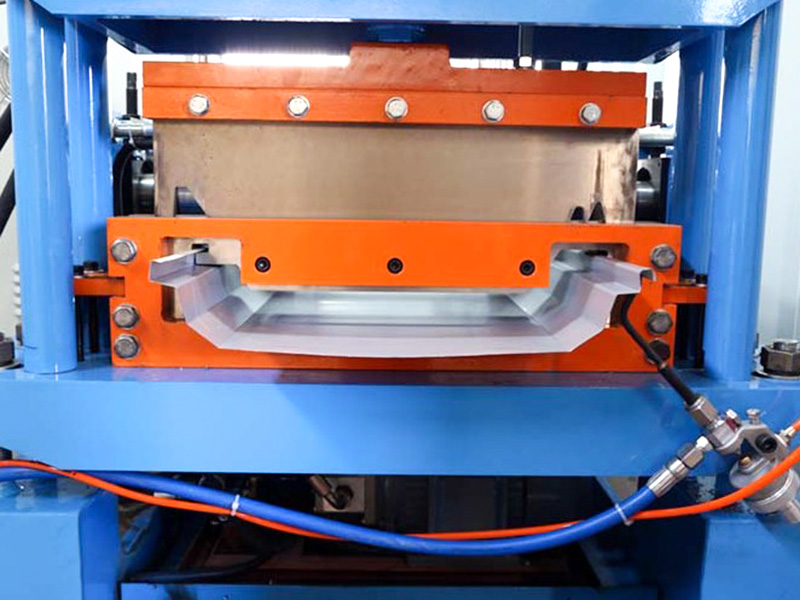

Dispositivo de corte: Por lo general, una cizalla volante hidráulica o una cizalla de parada, corta con precisión el material en lámina a la longitud deseada a medida que continúa moviéndose.
Sistema de Descarga/Apilamiento: Recoge y apila las láminas formadas y cortadas.
Sistema de control (PLC): controla la velocidad operativa, la longitud de corte y el conteo de toda la línea de producción.
Características y aplicaciones clave de este equipo:
Altamente específico: los troqueles de los rodillos están diseñados en función de la forma transversal precisa y los requisitos dimensionales del material de lámina corrugada YX36.5-780, lo que garantiza parámetros precisos del producto final, como la altura de la corrugación, el paso de la corrugación y el ancho efectivo.
Producción eficiente: es posible el funcionamiento continuo, con velocidades de producción que suelen oscilar entre 15 y 30 metros por minuto o más, lo que lo hace adecuado para proyectos a gran escala.
Compatibilidad de materiales: Se pueden procesar bobinas de diversos materiales (acero, aluminio) y revestimientos (PVDF/Poliéster/SMP, etc. galvanizados, recubiertos de color, etc.), con espesores que normalmente oscilan entre 0,4 mm y 1,0 mm (dependiendo de las capacidades del equipo).
Corte preciso: Equipado con un sistema de corte de alto rendimiento, cada placa se corta con precisión a la longitud adecuada.
Control automatizado: el sistema PLC permite la configuración de parámetros, el monitoreo de operación y el diagnóstico de fallas, lo que garantiza una operación sencilla.
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.45 Viga de Acero en I | Estructura general de soldadura |
| Material del rodillo | Acero 45# de alta calidad. | Mecanizado fino, templado, recubierto con cromo duro |
| Eje principal | φ75,45# Acero | Mecanizado fino, templado |
| Formando grupos | 18 | |
| Potencia del motor principal | 7,5 KW | |
| Método de conducción | Transmisión por cadena | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 4,0 KW |
| Hoja de corte | Cr12MoV | Templado, HRC58-62 |
| Desenrollador | Carga de 5 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 2,2 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 18 metros | |
| Peso del equipo | Alrededor de 6 toneladas | |
| Grosor de la materia prima | 0,4-0,8 mm | Bobina galvanizada Q235 |
| Velocidad de producción | 12~15m/min | |
