Línea de producción de muros de corte resistentes a terremotos

Funciones principales y características técnicas:

1) Conformación de secciones compuestas integradas

Panel de pared principal: Placa de acero de alta resistencia (Q550GJ/Q690) con un espesor de 2,0-8,0 mm y una resistencia a la tracción de ≥650 MPa.

Refuerzos verticales: doblados en frío en nervaduras en forma de T o U (80-200 mm de altura) para mejorar la resistencia al pandeo del muro.

Tiras de corte horizontales: corrugaciones transversales laminadas (150-300 mm de longitud) para mejorar la disipación de energía. https://example.com/spsw-profile.png (Diagrama esquemático: estructura compuesta de muro de corte de placa de acero)

2) Diseño optimizado de desempeño sísmico

Las líneas de flexión preestablecidas de "viga débil, pared fuerte" en los rodillos guían la liberación direccional de energía sísmica (cumpliendo con los requisitos de resistencia a terremotos de magnitud 8).

El ajuste inteligente del espaciado de los refuerzos (300-600 mm) evita la inestabilidad de la pared fuera del plano.

3) Producción digital eficiente

Unidad de datos BIM directa: analiza directamente los datos del modelo de construcción y ajusta automáticamente las dimensiones del perfil (adaptándose a las diferentes alturas del piso).

El posicionamiento por visión artificial con medición de espesor por láser en línea garantiza una precisión de posición del grupo de orificios de ±0,3 mm (cumpliendo con los requisitos para conexiones de pernos de alta resistencia).

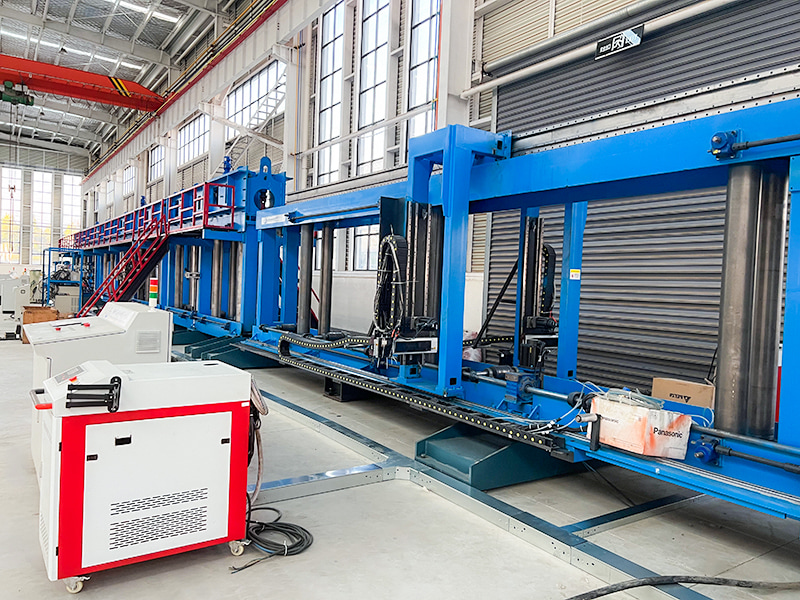

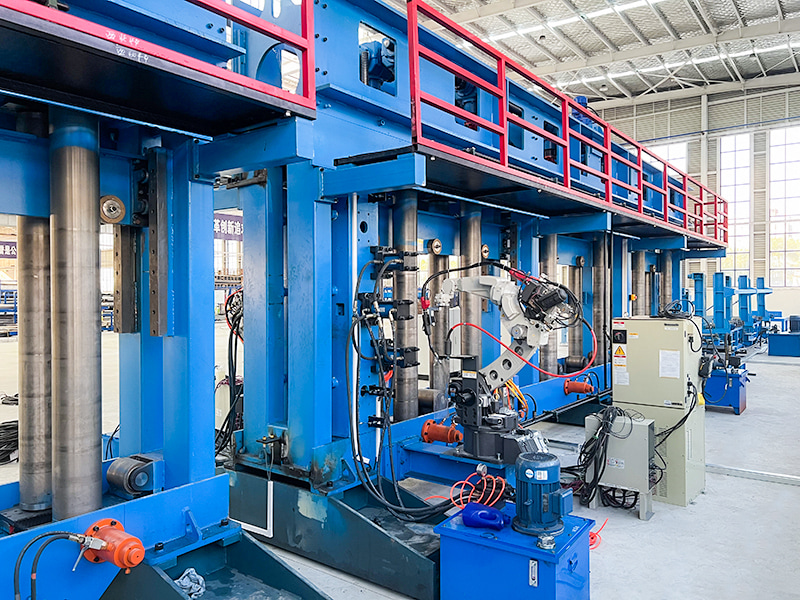

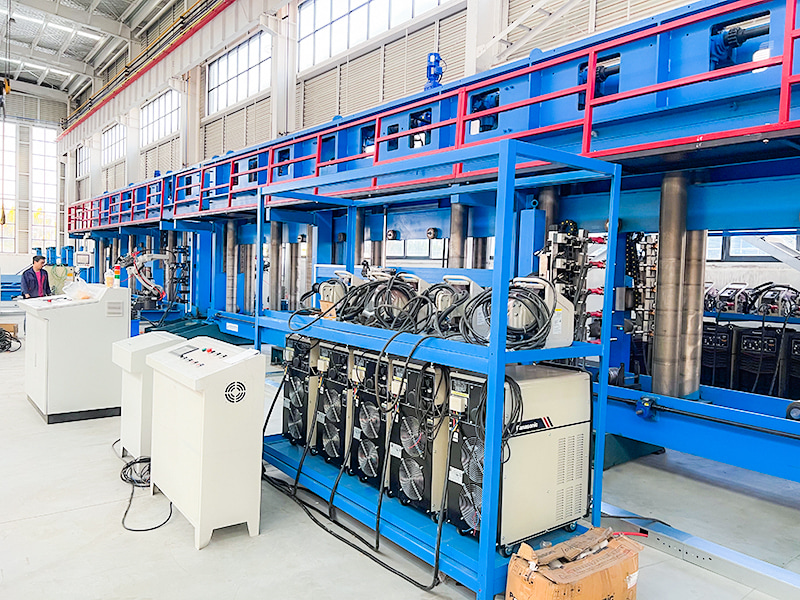

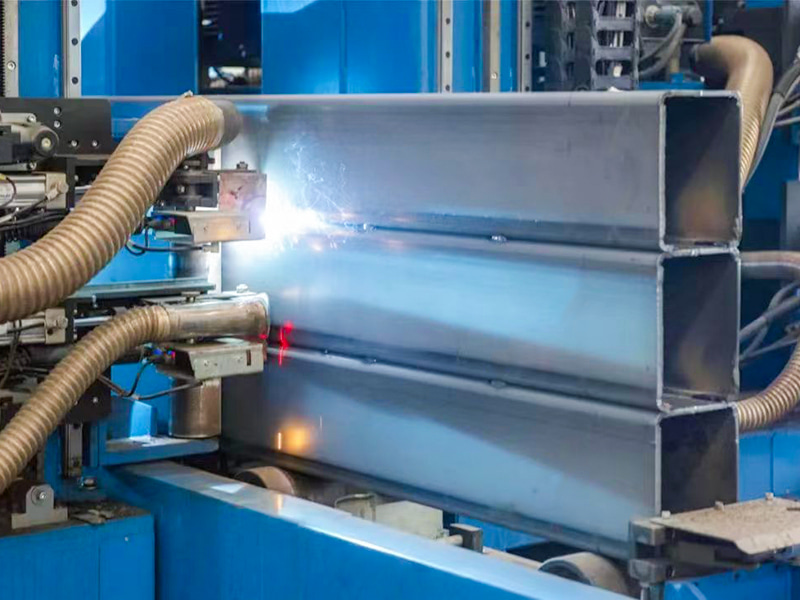

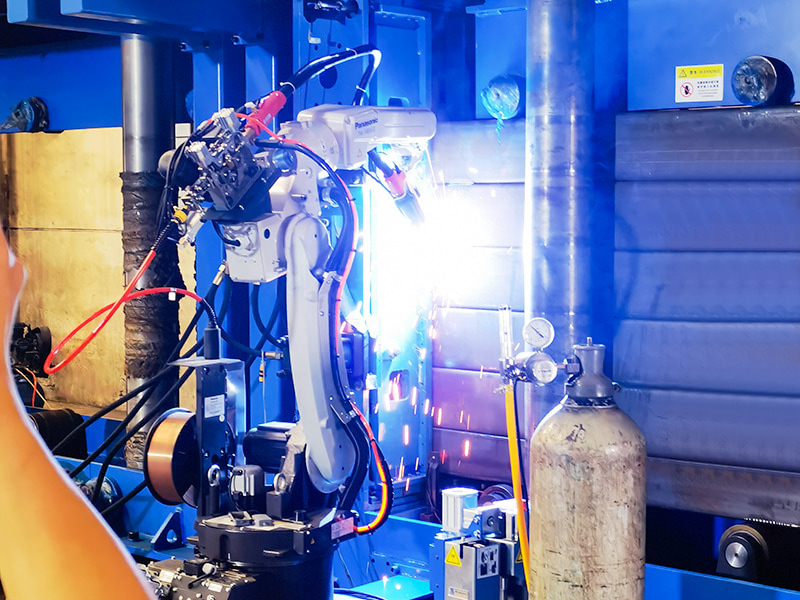

Componentes del sistema de equipos principales:

Desenrollador de servicio pesado: Los cojinetes de expansión hidráulica pueden transportar de 20 a 30 toneladas de bobinas de acero (de 1,0 a 1,5 m de ancho), con control de tensión servo para evitar la deformación.

Niveladora de alta presión de nueve rodillos: Elimina tensiones internas en placas de 12mm de espesor, logrando una rectitud de ≤1mm/㎡ (calibración láser).

Unidad de punzonado de alta precisión: Punzonadora hidráulica de 2000 toneladas: perfora simultáneamente orificios para pernos y orificios de penetración de tuberías, lo que admite el punzonado de placas de 50 mm de espesor.

Máquina formadora de refuerzos: 24-32 juegos de rodillos de carburo (dureza HRC62), prensado paso a paso de nervaduras en forma de T/U (tolerancia de profundidad ±0,2 mm).

Máquina corrugadora de tiras cortantes: La conversión de frecuencia servo produce corrugaciones horizontales con longitud de onda ajustable (150/200/300 mm) y una relación de profundidad de onda de 1:8 a 1:10.

Doblado con bloqueo de bordes: La máquina dobladora hidráulica síncrona de cuatro cilindros forma juntas de pared (ángulo de doblado 90° ±0,5°).

Corte por plasma de longitud fija: Corte por plasma subacuático (espesor ≤ 12 mm), ángulo de corte ≤ 3°, sin deformación térmica.

Inspección de calidad del escaneo 3D: el escaneo láser compara modelos BIM para generar mapas de contornos de desviación a escala real (precisión de 0,1 mm).

Sistema Digital Twin Control: Mapeo en tiempo real del estado físico del equipo, prediciendo el desgaste de los rodillos y compensándolo automáticamente.

Valor de aplicación industrial:

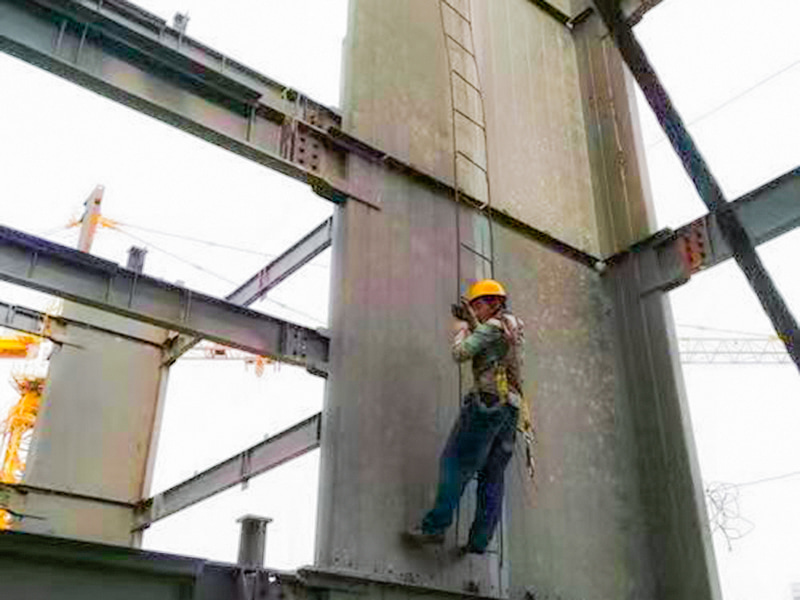

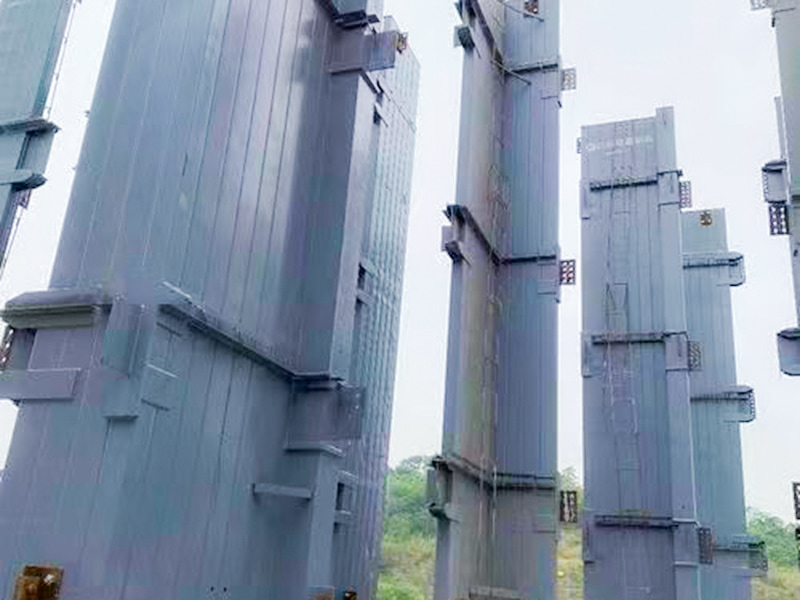

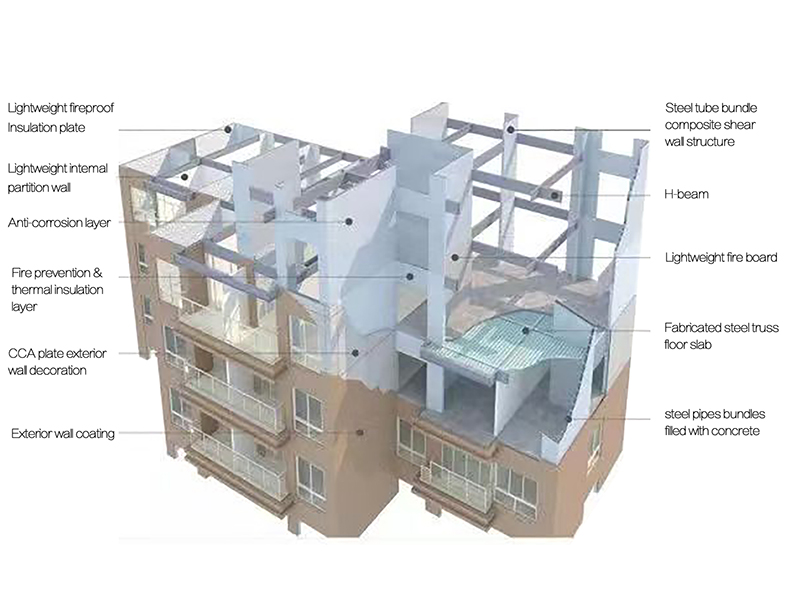

Edificios de gran altura: peso reducido en un 60%, lo que aumenta tres veces la velocidad de construcción del núcleo (caso de aplicación de la Torre de Shanghai).

Resistencia sísmica industrial: La rigidez lateral de las plantas de energía química y nuclear aumentó en un 200%, cumpliendo con las condiciones del terremoto SL-2.

Transformación Verde: Reducción de carbono de 1,2 toneladas por metro cuadrado, obteniendo puntos de certificación LEED.
