Máquinas perfiladoras de bandejas portacables

Funciones principales y características técnicas:

1) Producción compatible de múltiples secciones transversales

Tipo de escalera: estructura de barra transversal lateral, excelente disipación de calor y gran capacidad de carga (grosor 1,0-3,0 mm).

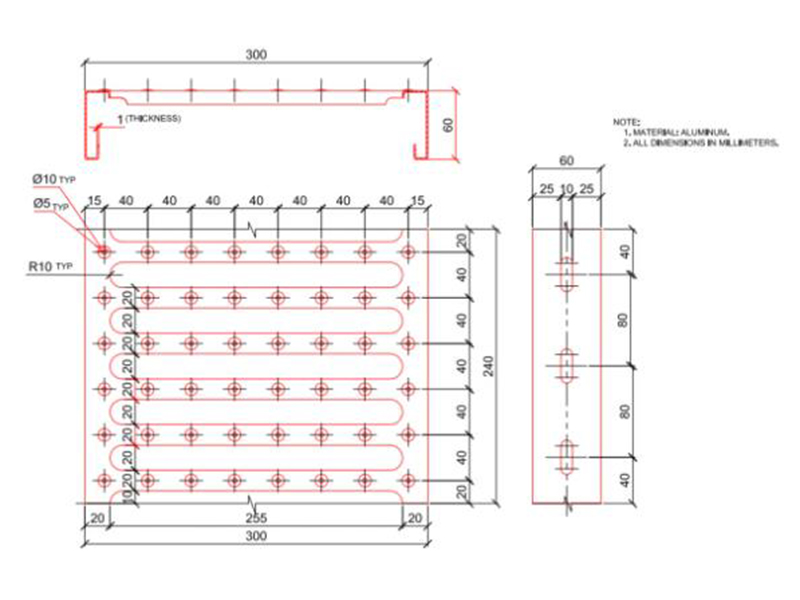

Tipo de bandeja: Fondo de acero perforado para una disipación de calor equilibrada y a prueba de polvo (espesor de 0,8 a 2,5 mm).

Tipo de canal: estructura completamente cerrada, antiinterferencias electromagnéticas (grosor 1,2-2,0 mm).

2) Diseño liviano y de alta resistencia

Nervios Reforzados/Prensado Corrugado: Aumenta la resistencia a la flexión de los paneles laterales en un 30% (sin aumentar el espesor).

Tasa de utilización del material ≥ 98%, ahorrando un 15% en comparación con los procesos de soldadura tradicionales.

3) Formación anticorrosión y sin daños.

El nanorrevestimiento de rodillos pulidos como espejo (Ra ≤ 0,3 μm) protege la integridad de la capa galvanizada (≥ 80 μm).

La tecnología de flexión incremental evita el agrietamiento del revestimiento (prueba de niebla salina ≥ 1000 horas).

Componentes centrales del sistema:

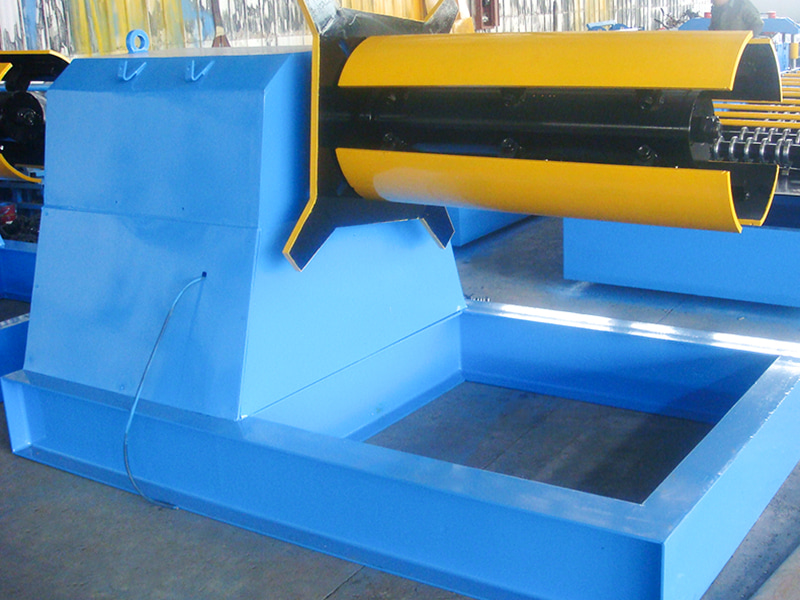

Desenrollador inteligente: Corrección EPC del eje de expansión hidráulica, adecuado para bobinas de 0,5-3,0 mm de espesor.

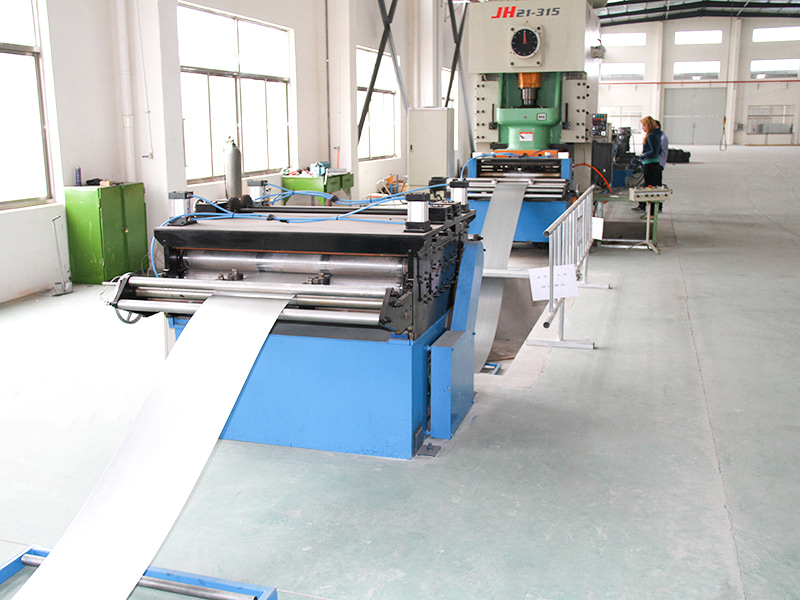

Nivelador de alta rigidez: 11 rodillos se enderezan para eliminar tensiones internas en el material, logrando una rectitud ≤ 0,8 mm/m.

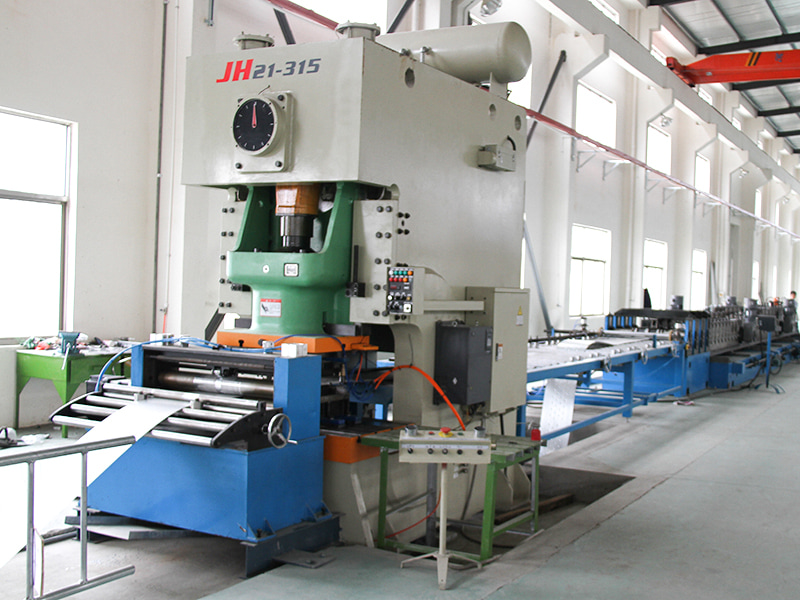

Unidad de punzonado en línea (módulo central): Servomordisqueo/punzonado para crear orificios de disipación de calor/orificios de conexión a tierra (diámetro del orificio 5-20 mm, precisión ±0,2 mm).

Sistema de refuerzo de corrugaciones: presiona hidráulica o mecánicamente corrugaciones longitudinales (profundidad de 2 a 5 mm) en los paneles laterales para mejorar la capacidad de carga.

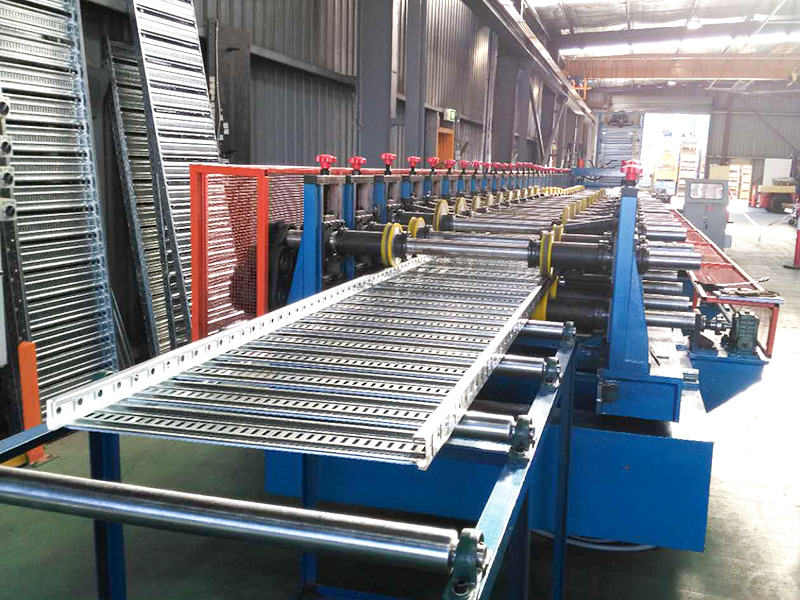

Máquina formadora de rodillos múltiples: 14-22 juegos de rodillos de carburo (SKD11), doblando la placa base, las placas laterales y bloqueando los bordes por etapas.

Sistema de corte a medida: Cizallas/sierras volantes hidráulicas (para chapas gruesas), longitudes personalizables (2m/4m/6m), con una precisión de ±0,5mm.

Paletizador automático: Pinzas neumáticas para apilado en capas, con tratamiento superficial resistente al rayado.

Sistema de control inteligente: análisis de dibujos CAD integrado, cambio con un solo toque de tipos/tamaños de puentes y monitoreo en tiempo real de la temperatura y vibración del rodillo.

Valor de aplicación industrial:

Eficiencia mejorada del proyecto: una sola máquina puede producir de 5 a 8 kilómetros de puentes por día, lo que acorta los ciclos del proyecto en un 50 % (en comparación con la fabricación tradicional).

Mejora de la seguridad: la estructura de enclavamiento estandarizada elimina los riesgos de incendio causados ​​por chispas de corte y soldadura en el sitio de construcción.

Vida útil duplicada: el conformado de una pieza doblado en frío elimina los puntos débiles, lo que da como resultado una vida útil de 25 años (en comparación con aproximadamente 10 años para los puentes soldados).
