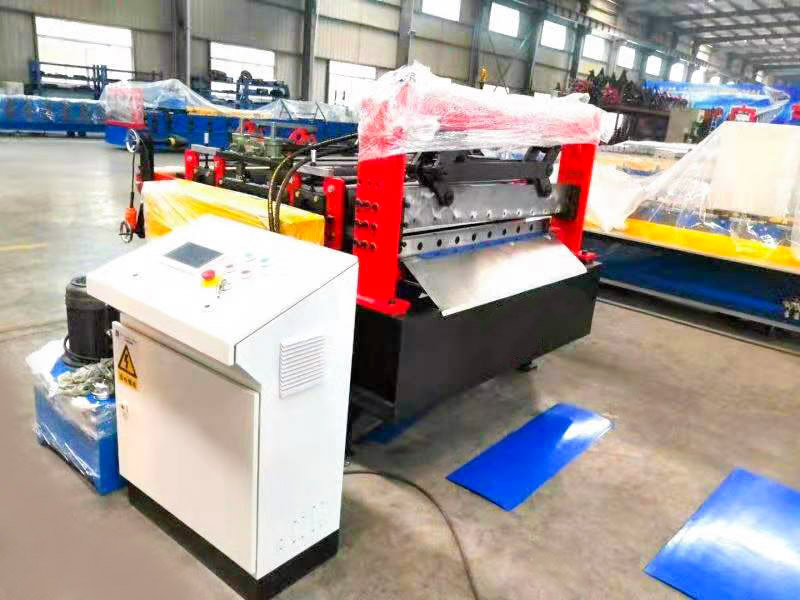

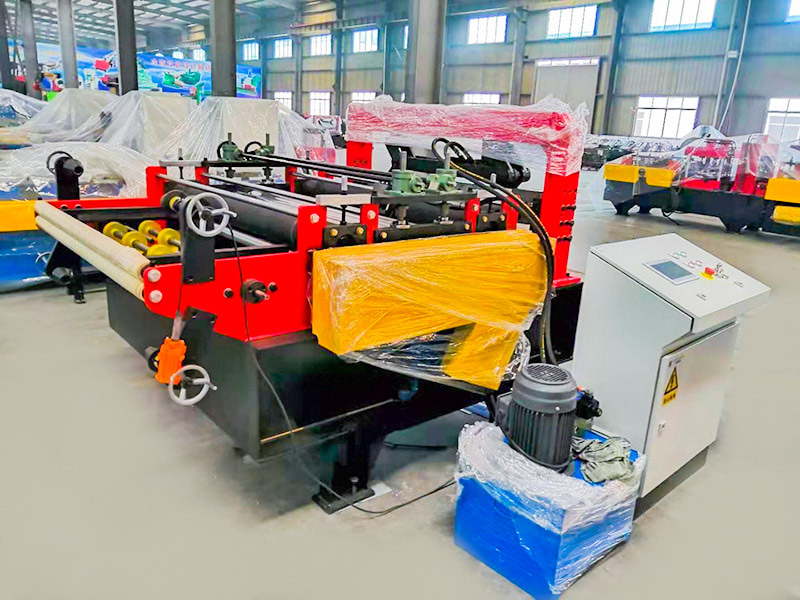

La máquina cortadora y aplanadora de bobinas simple es una máquina económica dos en uno para el preprocesamiento de láminas de metal, que ofrece una estructura simple, funciones básicas y un bajo costo. Integra el aplanamiento de bobinas y el corte a medida en una única línea de producción optimizada, lo que permite el procesamiento continuo desde la bobina hasta la lámina plana. Diseñado para aplicaciones de pequeña escala y bajo presupuesto, aborda los requisitos fundamentales de "desenrollar, nivelar y cortar a medida".
Jiangyin Hailong Machinery Factory es Máquina cortadora y aplanadora de bobinas simple Proveedor en China. Con más de 1200 relaciones con clientes, atendemos a múltiples industrias con equipos de perfilado personalizados, suministramos Máquina cortadora y aplanadora de bobinas simple en venta.
Funciones principales:
Desenrollar (Unwinding): Soporta y desenrolla lentamente la bobina, aliviando la tensión de la misma.
Nivelación (Enderezamiento): Los rodillos mecánicos eliminan deformaciones como bordes ondulados, alabeos y curvaturas, restaurando la planitud.
Cizalla (corte a medida): corta la tira de metal alimentada continuamente (aplanada) en hojas individuales a una longitud preestablecida.
Características del equipo:
Estructura simple: sin sistemas de automatización complejos, diseño mecánico compacto y espacio reducido (normalmente de 5 a 10 metros de longitud).
La operación manual es predominante: la carga manual de bobinas, el ajuste de parámetros (como la presión del rodillo nivelador) y la recolección de hojas dependen de la experiencia del operador.
La funcionalidad es optimizada: se centra únicamente en desenrollar y nivelar, y carece de funciones avanzadas como corrección automática de la banda, control de tensión y corte de precisión.
Bajo costo: el precio es aproximadamente de 1/5 a 1/3 de una línea de nivelación completamente automática (normalmente decenas de miles de RMB).
Bajo consumo de energía: La potencia del motor es relativamente baja (normalmente de 11 kW a 30 kW), lo que lo hace adecuado para talleres pequeños.
Estructura típica:

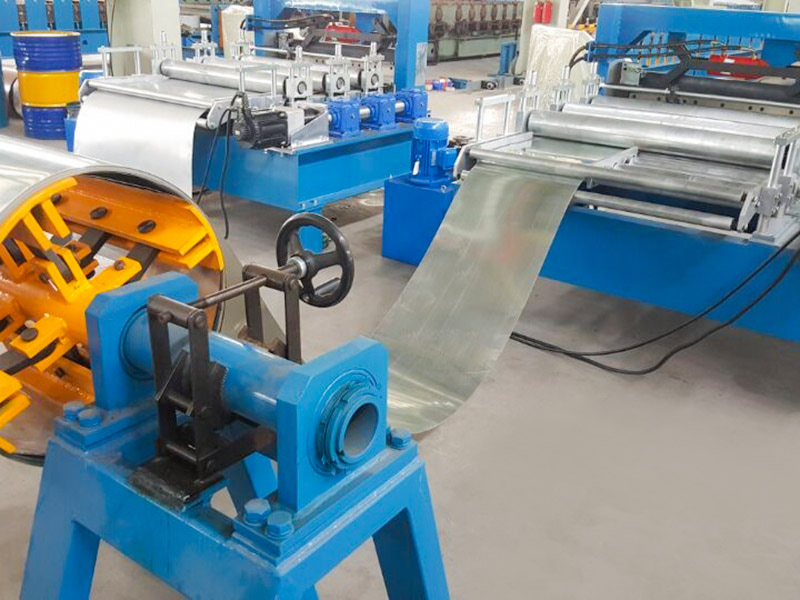

Soporte de desenrollado: una estructura simple en forma de cono o en voladizo con un carrete que se expande y contrae manualmente para asegurar la bobina.
Plataforma de alimentación: guía manualmente el cabezal de tira hacia la máquina niveladora.

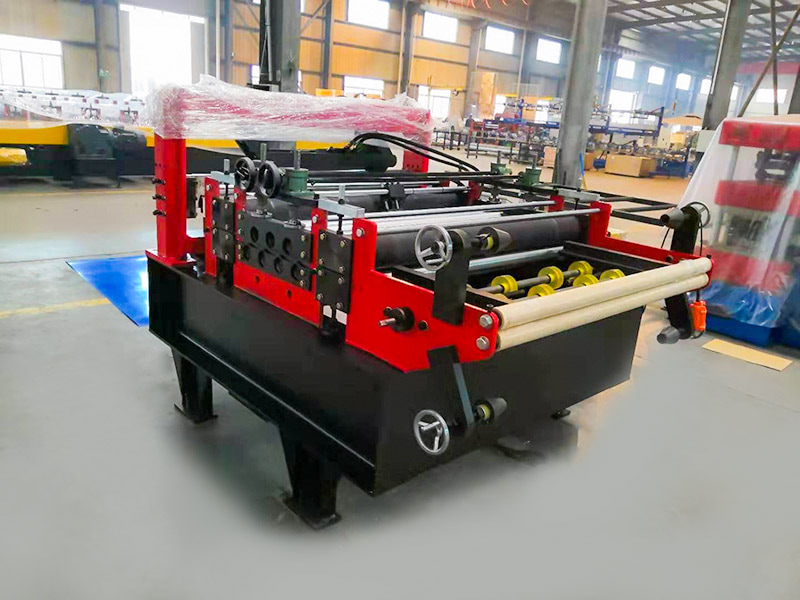

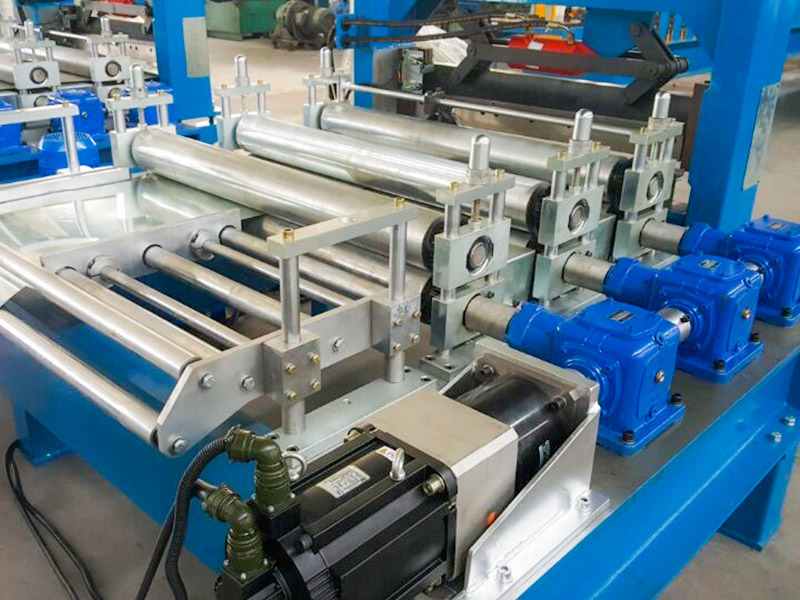

Unidad de nivelación: la unidad central, que contiene de 5 a 9 rodillos niveladores (menos que en los modelos avanzados), corrige la deformación doblando los rodillos.
Dispositivo de corte:
Cizalla hidráulica: Bajo costo y fácil mantenimiento, adecuada para espesores ≤3 mm (la opción principal).
Cizalla neumática: Aún más asequible, adecuada solo para chapa de ≤1,5 mm (propensa a deformarse).
Bastidor de Esquila: Recibe las hojas niveladas para su manipulación y apilado manual.
| Requisito de energía | voltaje | 380V/50Hz/3Ph (puede personalizarse) |
| Potencia del motor principal | 7,5 KW | |
| Poder del cortador | 5,5 KW | |
| Velocidad de producción | 10-15m/minuto | |
| Espesor de la estructura | 18mm | |
| Diámetro del eje | 80mm | |
| conducir | engranaje | |
| Acero H | 400 mm | |
| Pantalla | HMI | |
| Tipo de corte | Ajuste de longitud y postcorte | |
| Sistema de control | PLCSiemens | |
| Instalar dimensión (depende del diseño final) | 3,6 mx 1,5 mx 1,2 m | |
| Peso total (aprox.) | 3.0T | |
