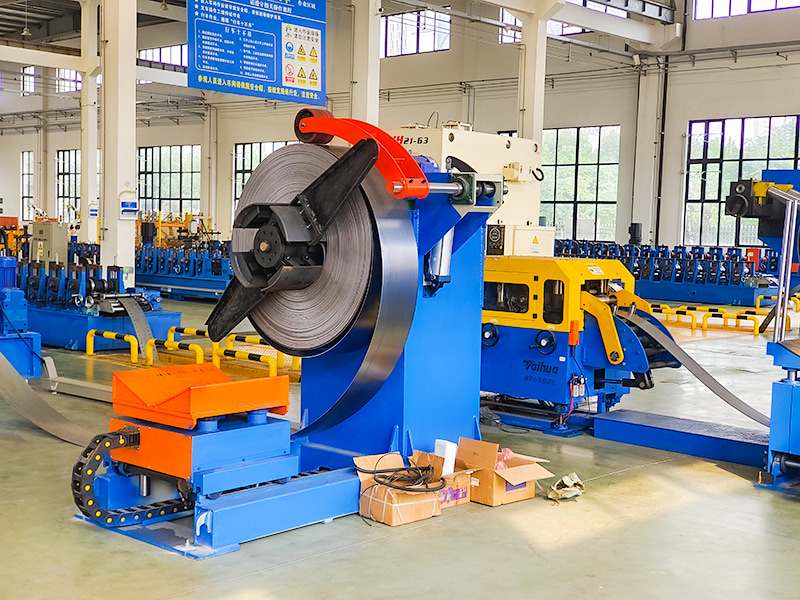

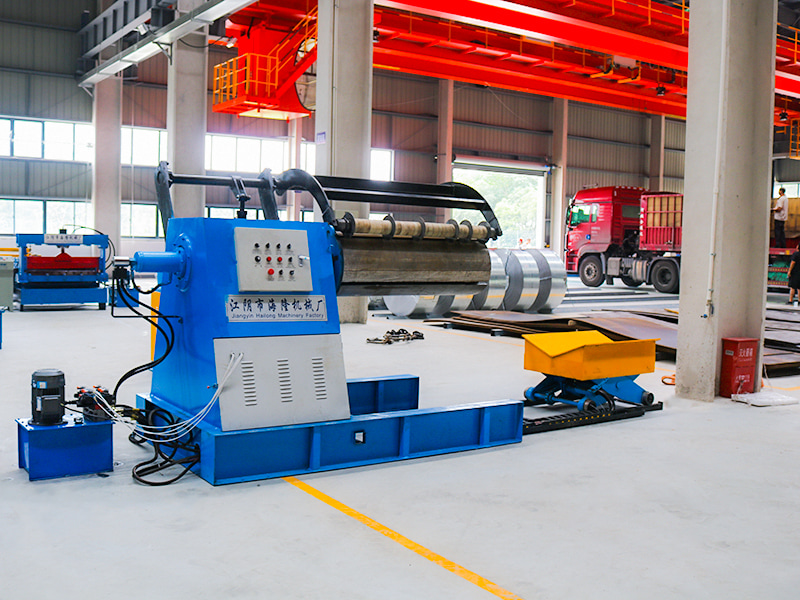

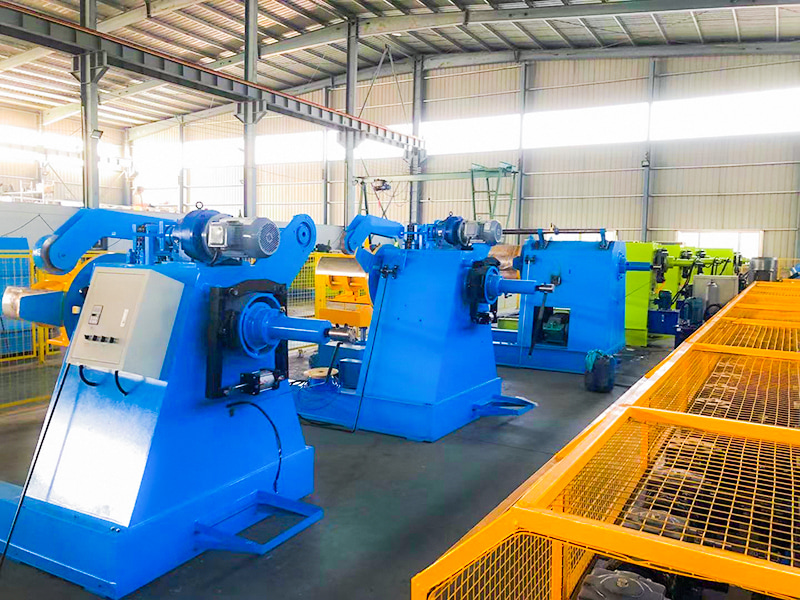

Desenrolladores hidráulicos de bobinas de acero

Componentes principales:

Marco/Base: Soporta toda la unidad.

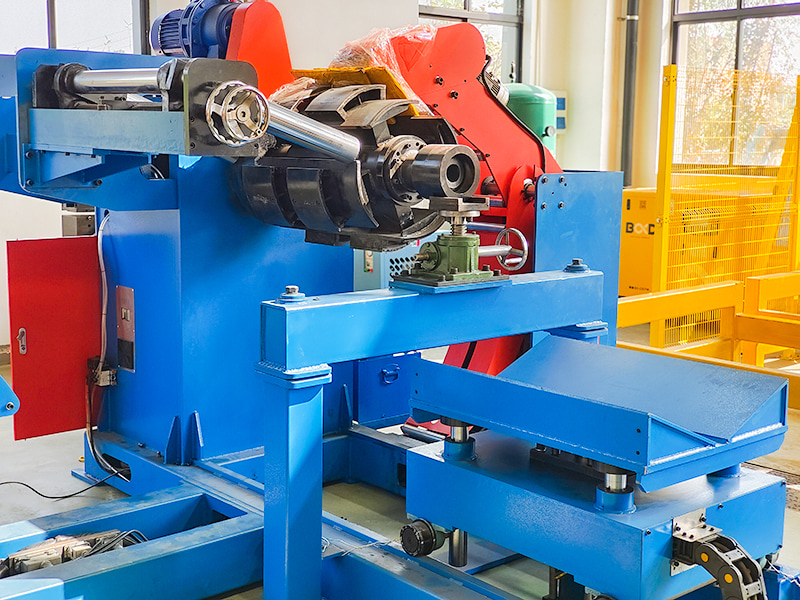

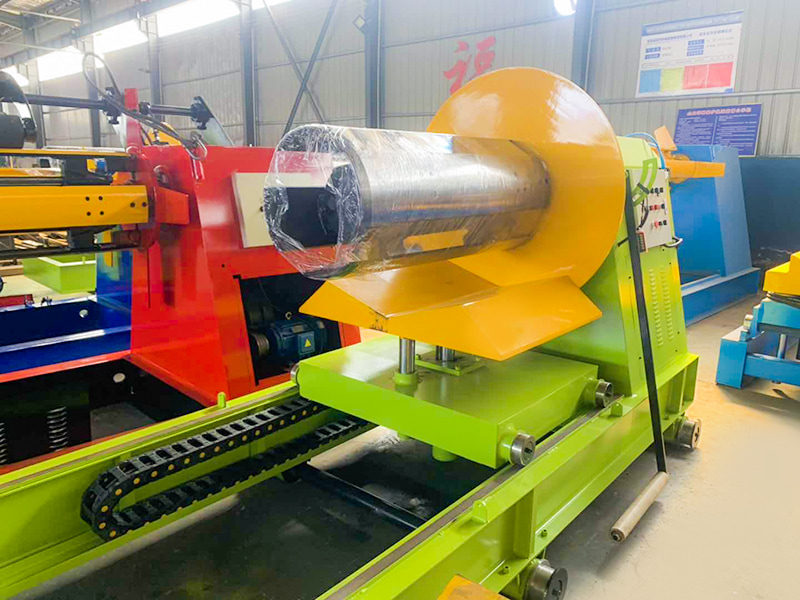

Carrete hidráulico de expansión y contracción: El componente central, que contiene un cilindro hidráulico y un mecanismo de expansión y contracción (placas sectoriales, manguitos piramidales, etc.).

Husillo y rodamientos: soportan la rotación de la bobina.

Brazo de presión (rodillo de presión): Impulsado por un cilindro hidráulico, el brazo de presión presiona hacia abajo el anillo exterior de la bobina.

Brazo de transporte/carro de transporte: Proporciona soporte auxiliar para la bobina.

Sistema de frenado: normalmente, un freno de disco hidráulico o un motor hidráulico genera la tensión de desenrollado.

Sistema de accionamiento: El husillo puede ser accionado por un motor y reductor, o por un motor hidráulico.

Estación Hidráulica: Incluye bomba hidráulica, motor, tanque de aceite, bloques de válvulas de control (válvulas direccionales, válvulas proporcionales/servoválvulas, válvulas de presión, válvulas de flujo, etc.), enfriador, filtro, etc.

Sistema de Control Eléctrico: PLC, pantalla táctil (HMI), sensores (interruptores de proximidad, codificadores, etc.), etc., utilizados para recibir comandos, monitorear el estado y controlar con precisión el funcionamiento del sistema hidráulico.

Dispositivos auxiliares: como el dispositivo de centrado de bobinas (CPC) y guías de borde.

Descripción general del flujo de trabajo:

Carga de bobina: Una grúa o carro iza la bobina sobre el brazo/carro de soporte del desenrollador. Se levanta el brazo de soporte o se mueve el carro para alinear la bobina aproximadamente con el centro del carrete.

Inserción y tensado del carrete: El carrete (en su estado de diámetro reducido) se inserta en el orificio interior de la bobina. El sistema hidráulico hace que el carrete se expanda, sosteniendo firmemente la pared interna de la bobina.

Retracción del brazo del carrete/carro: El dispositivo de soporte desciende o se mueve.

Brazo de presión hacia abajo: un cilindro hidráulico impulsa el brazo de presión (rodillo de presión) hacia abajo, presionando la capa más externa de la bobina.

Establecimiento de roscado y tensión: un operador o un sistema automatizado tira del cabezal de la tira a través de un equipo posterior (como una plancha). El sistema de frenado se activa para establecer la tensión de desenrollado requerida.

Operación de desenrollado: La línea de producción comienza y el husillo (impulsado por un motor eléctrico o hidráulico) hace girar el carrete y la bobina para desenrollarlo. El brazo de presión se eleva gradualmente a medida que disminuye el diámetro de la bobina, mientras que el sistema de frenado proporciona continuamente una tensión constante.

Descarga: cuando la bobina se agota, el brazo de presión se eleva, el carrete se comprime hidráulicamente y el brazo/carro de soporte de la bobina se mueve a una posición de soporte para retirar el núcleo de la bobina vacío, preparándose para el siguiente ciclo.
