Los componentes principales suelen incluir:
Cargador/Desbobinador: Carga y desenrolla las bobinas de metal.
Dispositivo de guía/enderezamiento: Garantiza que la tira entre recta en el área de formación.

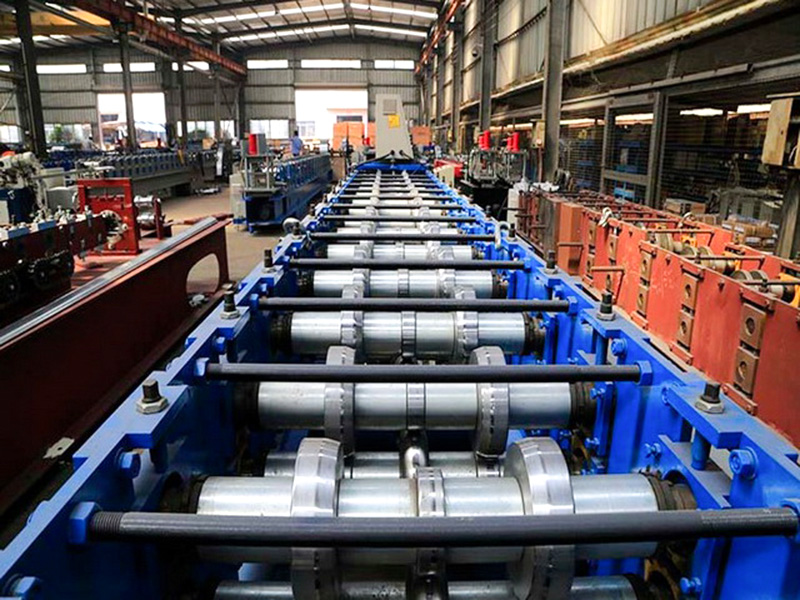

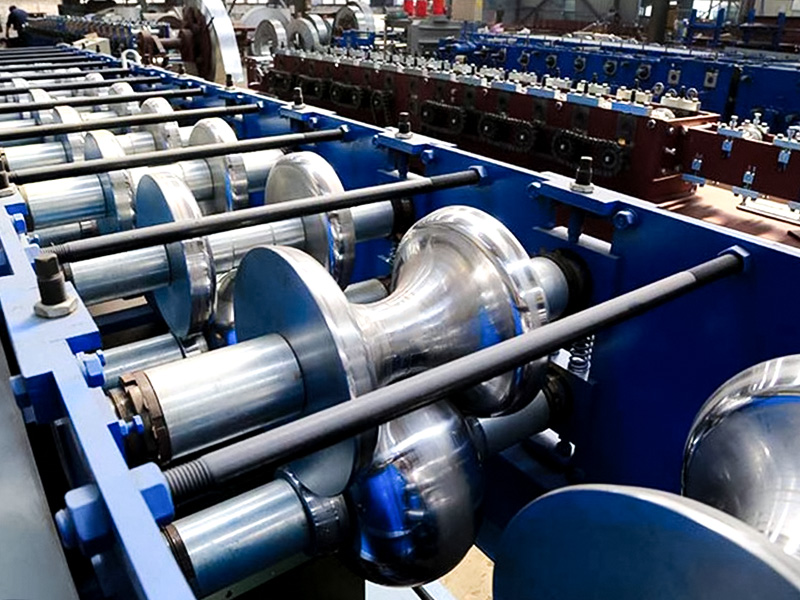

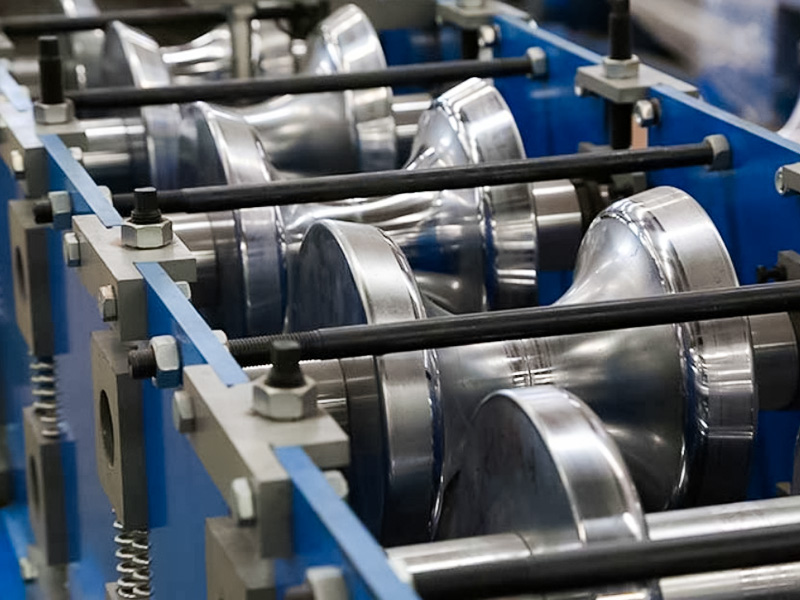

Marco de formación multiestándar: El componente central, cada marco que contiene uno o más pares de rodillos de formación superiores e inferiores, es responsable de doblar gradualmente el metal.

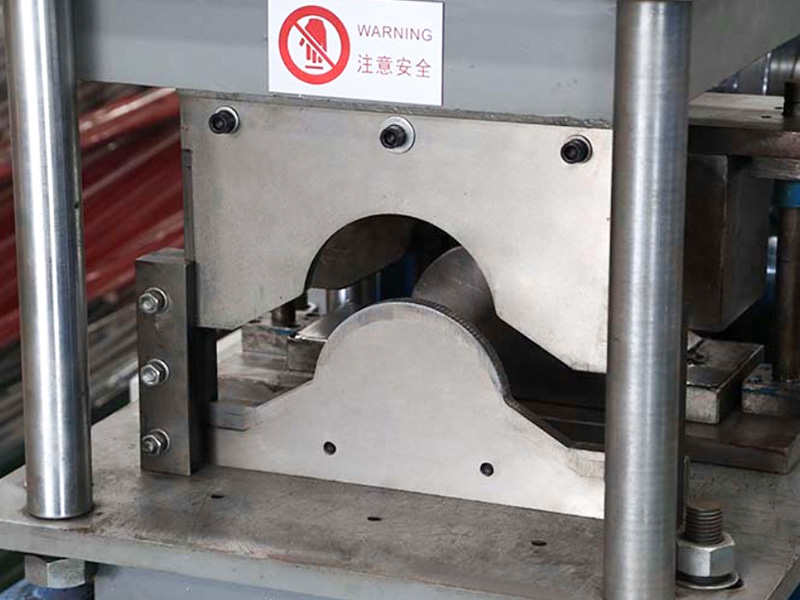

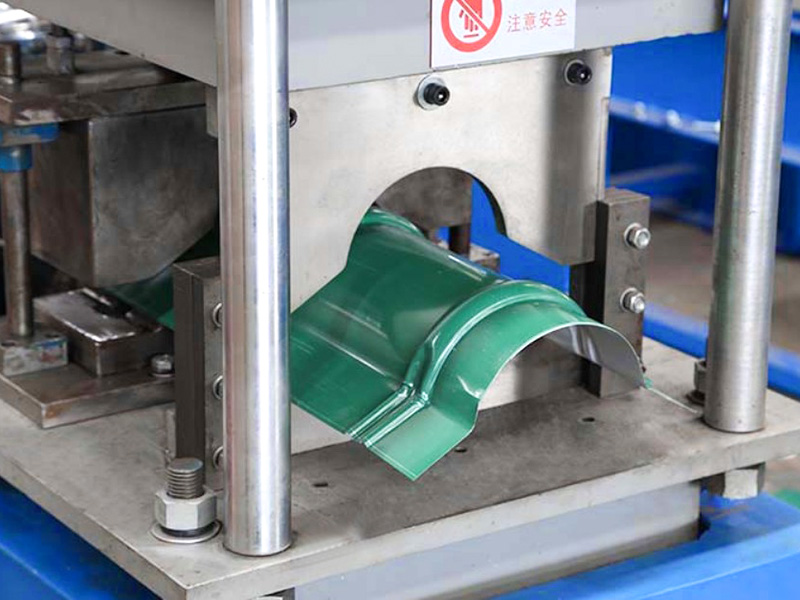

Dispositivo de corte: normalmente, una cizalla volante hidráulica o una cizalla de tope corta con precisión la hoja a la longitud deseada a medida que continúa moviéndose.
Sistema de Descarga/Apilamiento: Recoge y apila las láminas formadas y cortadas.

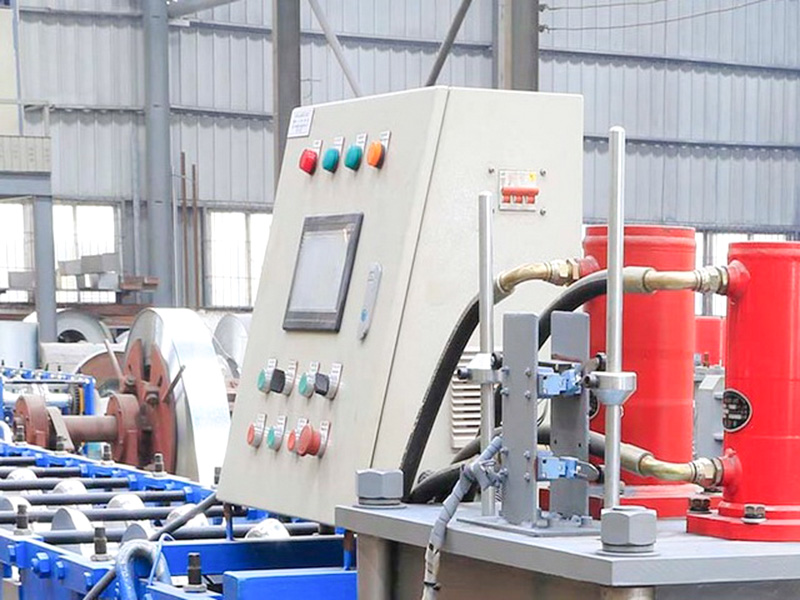

Sistema de control (PLC): controla la velocidad operativa, la longitud de corte y el conteo de toda la línea de producción.
| Parámetros técnicos | ||
| Artículo | Parámetro | Observación |
| Base de la máquina | Norma Nacional No.45 Viga de Acero en I | Estructura general de soldadura |
| Material del rodillo | Acero 45# de alta calidad. | Mecanizado fino, templado, recubierto con cromo duro |
| Eje principal | φ75,45# Acero | Mecanizado fino, templado |
| Formando grupos | 14 | |
| Potencia del motor principal | 5,5 KW | |
| Método de conducción | Transmisión por cadena | |
| Modo de corte | Corte hidráulico | La potencia del motor de la estación hidráulica es de 4,0 KW |
| Hoja de corte | Cr12MoV | Templado, HRC58-62 |
| Desenrollador | Carga de 5 toneladas, con plataforma de carga | La potencia del motor de la estación hidráulica es de 2,2 KW |
| Sistema de control | PLC Siemens/Schneider | |
| Sistema hidráulico | Marca BeiJin Huade | |
| Longitud total de la línea de producción | Alrededor de 18 metros | |
| Peso del equipo | Alrededor de 6 toneladas | |
| Grosor de la materia prima | 0,4-0,6 mm | Bobina galvanizada Q235 |
| Velocidad de producción | 12~15m/min | |
